Пакет Action-2: UK+MK

Насосная группа UK разработана для обеспечения циркуляции воды в отопительных контурах без смесителя. Типичные области применения - радиаторные системы отопления и буферные ёмкости.

Насосная группа с ограничением температуры падающей линии. Условия применения аналогичны МК, но перед насосной гпуппой устанавливается сервопривод со стабилизирующим регулятором. Область применения - системы отопления с ограничением температуры для защиты компонентов или с последовательно подключённой системой регулирования теплоснабжения.

Насосная группа MK разработана для обеспечения циркуляции воды в отопительных контурах со смесителем. Типичные области применения - тёплый пол и настенное отопление. Для смесителя в качестве комплектующих доступны разные варианты сервоприводов.

Разделительная система. Условия применения аналогисны UK, но в систему входит пластинчатый теплообменник для гидравлического разделения отопительного контура и остальных компонентов системы. Предусмотрена защита отдельного отопительного контура от избыточного давления. Циркуляционный насос устойчив к коррозии. Область применения - отопительные контуры с "дышащей" пластмассовой трубой (старые варианты тёплого пола) или с особым теплоносителем (например, с защитой от мороза) или другим давлением в системе.

В пакет входит следующее оборудование Meibes:

*Внимание, каждое оборудование в пакете можно купить по отдельности!

1. Прямая насосная группа UK 1'', Ду 25 мм, насосная база 180 мм - 2 шт.

Насосная группа MeiFlow TOP S UK DN 25  прямой контур для коллектора до 85 кВт или подходящий для настенной установки.

Полный комплект без циркуляционного насоса (монтажная длина 180 мм); два шаровых крана (с обратным клапаном в обратной линии); два контактных термометра встроенные в ручку шарового крана (диапазон 0 – 120 °C); один шаровой кран насоса с фланцем Meibes; EPP изоляция; нижнее соединение 1" плоское уплотнение, верхние соединения с внутренней резьбой согласно размерам насоса; настенный кронштейн.

Подробнее по ссылке.

2. Смесительная насосная группа MК 1'' (подача справа), Ду 25, база 180 мм - 1 шт.

Область применения: смесительный контур в котором необходимо держать определённый температурный график за счёт подмеса охлаждённого теплоносителя обратной линии в подающую.

Чаще всего используется в качестве контура “тёплого пола”, радиаторного отопления с точным управлением температуры и т.п.

Для автоматического осуществления подмеса необходимо выбрать соответствующий электропривод и подключить его к управляющей автоматике.

Подробнее по ссылке

3. Сервомотор (3-х точечное управление), 230 В - 1 шт.

Электропривод служит для возможности управления группой с трехходовым смесителем при помощи котельной автоматики с управляющим сигналом 220 В. Оснащен кабелем длиной 2 м. Предназначен для монтажа непосредственно на смесителе групп серии D-MK. Реверсивный синхронный сервопривод 220 В /50Гц, цикл 140 сек., переключатель режимов ручной/автоматический и наглядная шкала степени открытия/закрытия, крутящий момент 6 Нм.

Электропривод трехпозиционный, Meibes ME предназначен для приведения в движение механизмов отопительных контуров.

Монтируется непосредственно на смесителе группы серии МК.

Подробнее по ссылке

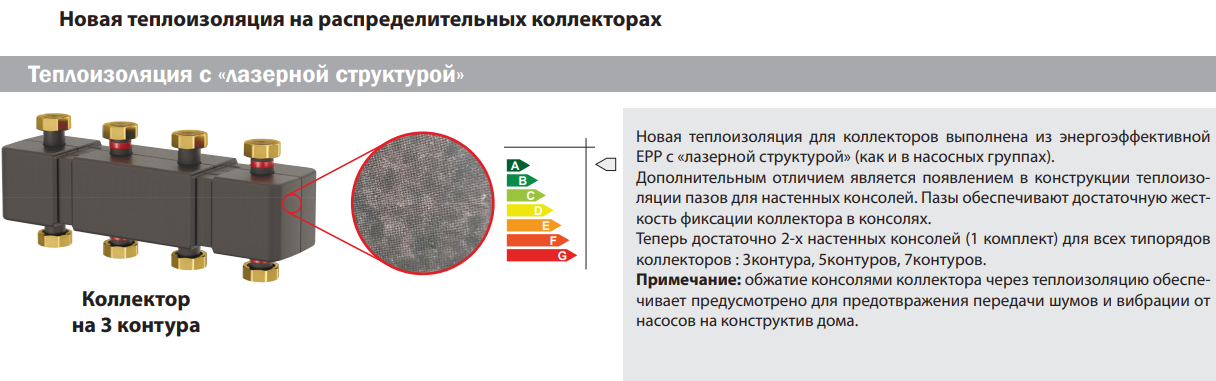

4. Коллектор MeiFlow S до 3-х отопительных контуров - 1 шт.

Распределительный коллектор на 3 контура отопления, стандартный, из черной стали служит для распределения теплоносителя с различными параметрами (расход, сопротивление, температура) для котельных до 85 кВт, в закрытых системах отопления.

Распределительная гребенка состоит из верхнего коллектора - подающего, нижнего - обратного, которые расположены друг над другом в виде единого модуля. Подключение котельного контура к распределителю возможно как слева, так и справа. Линия контура потребителя расположена слева в силу заводского исполнения распределителя.

Выполнен с полным термогидравлическим разделением подающей и обратной линии.

Подробнее по ссылке

5. Комплект консолей для монтажа коллектора MeiFlow S на стене - 1 компл.

Комплект консолей Meibes 66337.3 предназначен для настенного монтажа коллекторов Meibes.

Для монтажа коллекторов на 2, 3 и 5 контуров достаточно использовать один комплект кронштейнов, для монтажа коллектора на 7 контуров необходимо использовать два комплекта кронштейнов.

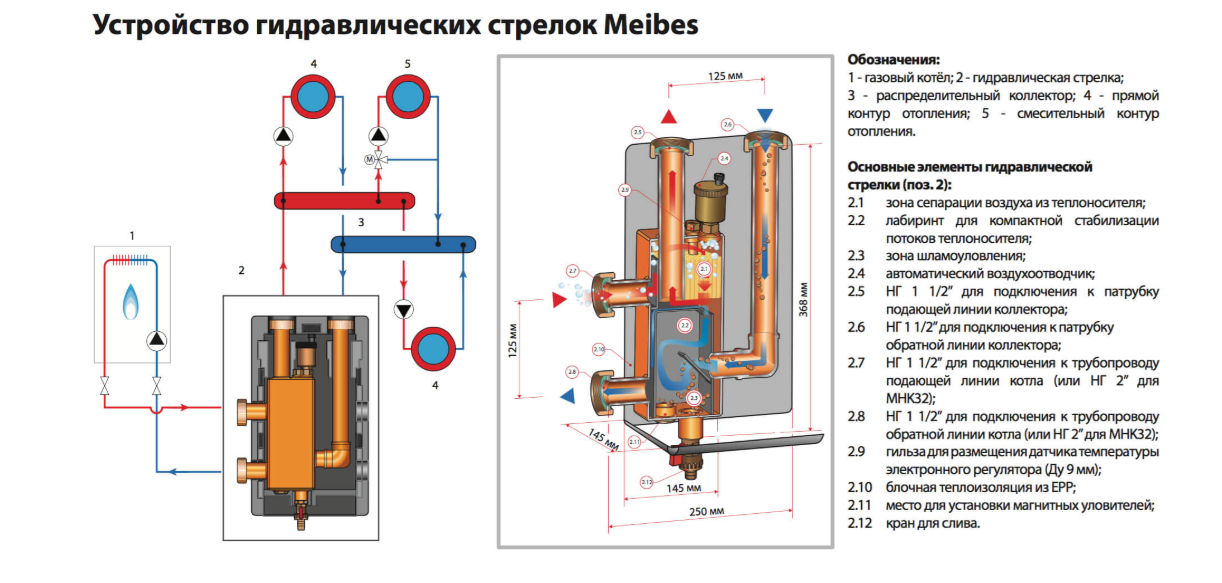

6. Гидравлическая стрелка MeiFlow S BG Ду 32 мм (до 70 кВт) - 1 шт.

Гидрострелка MHK 32 используется в системах отопления до 85 кВт при необходимости гидравлической балансировки контуров отопления и котлов.

Выгодным отличием такого устройства есть сепарация воздуха и удаление шлама с отопительных систем в рабочем режиме, что продлевает срок эксплуатации инженерного оборудования.

Гидравлическая стрелка MHK предусмотрена для установки на распределительной гребенке либо под насосной группой Meibes.

Несколько преимуществ гидрострелки Meibes:

• Устраняет взаимное гидравлическое воздействие циркуляционных насосов
• Компактные размеры и многофункциональность
• Удаляет воздух и защищает от коррозии
• Удаляет шлам в системе
• Простотая в монтаже и в службе
• Продлевает срок эксплуатации вашей системы
• Надежная и долговечная работа котла

Подробнее по ссылке
