Пакет Action-2: UK+MK

Насосна група UK розроблена для забезпечення циркуляції води в опалювальних контурах без змішувача. Типові сфери застосування - радіаторні системи опалення та буферні ємності.

Насосна група з обмеженням температури падаючої лінії. Умови застосування аналогічні МК, але перед насосною групою встановлюється сервопривід зі стабілізуючим регулятором. Сфера застосування - системи опалення з обмеженням температури для захисту компонентів або з послідовно підключеною системою регулювання теплопостачання.

Насосна група MK розроблена для забезпечення циркуляції води в опалювальних контурах зі змішувачем. Типові сфери застосування - тепла підлога і настінне опалення. Для змішувача як комплектуючі доступні різні варіанти сервоприводів.

Роздільна система. Умови застосування аналогічні UK, але в систему входить пластинчастий теплообмінник для гідравлічного поділу опалювального контуру та інших компонентів системи. Передбачено захист окремого опалювального контуру від надлишкового тиску. Циркуляційний насос стійкий до корозії. Сфера застосування - опалювальні контури з «дихаючою» пластмасовою трубою (старі варіанти теплої підлоги) або з особливим теплоносієм (наприклад, із захистом від морозу) чи іншим тиском у системі.


У пакет входить таке обладнання Meibes:

*Увага, кожне обладнання в пакеті можна купити окремо!

1. Пряма насосна група UK 1'', Ду 25 мм, насосна база 180 мм - 2 шт.

Насосна група MeiFlow TOP S UK DN 25 прямий контур для колектора до 85 кВт або відповідний для настінного встановлення.

Повний комплект без циркуляційного насоса (монтажна довжина 180 мм); два кульові крани (зі зворотним клапаном у зворотній лінії); два контактні термометри, вмонтовані в ручку кульового крана (діапазон 0 - 120 °C); один кульовий кран насоса з фланцем Meibes; EPP ізоляція; нижнє з'єднання 1», пласке ущільнення, верхні з'єднання з внутрішнім різьбленням згідно з розмірами насоса; настінний кронштейн.

Детальніше за посиланням.

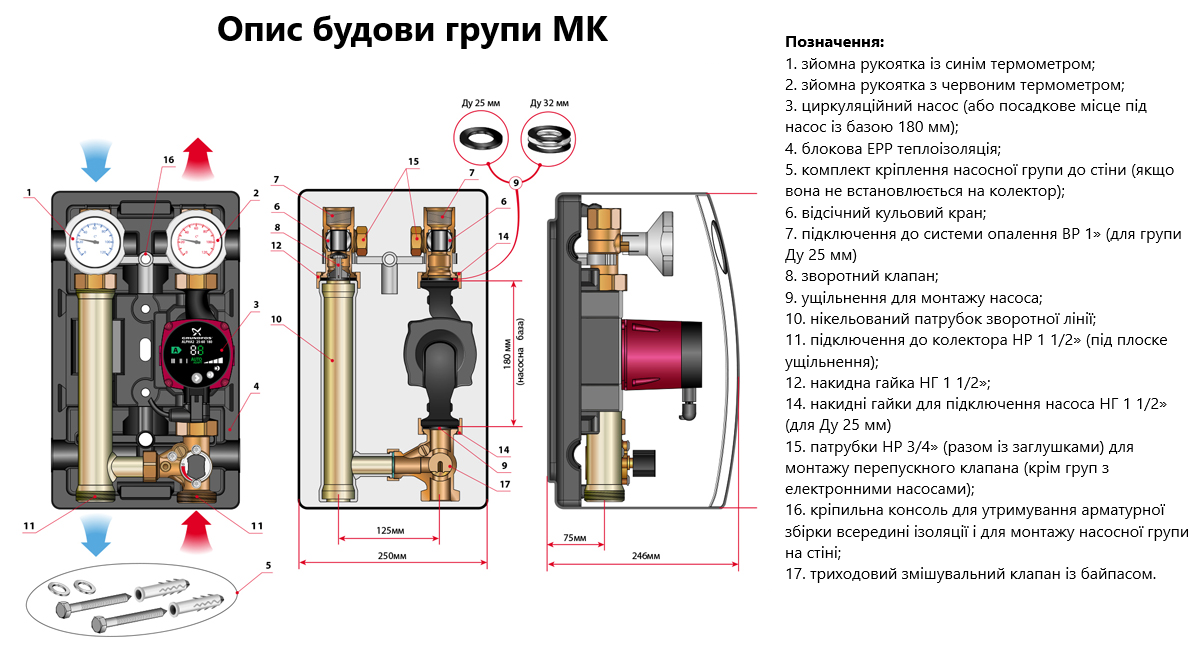

2. Змішувальна насосна група МК 1'' (подача праворуч), Ду 25, база 180 мм - 1 шт.


Галузь застосування: змішувальний контур, в якому необхідно тримати певний температурний графік за рахунок підмішування охолодженого теплоносія зворотної лінії в подавальну.

Найчастіше використовується як контур «теплої підлоги», радіаторного опалення з точним керуванням температури тощо.

Для автоматичного здійснення підмішування необхідно вибрати відповідний електропривод і під'єднати його до керуючої автоматики.

Детальніше за посиланням

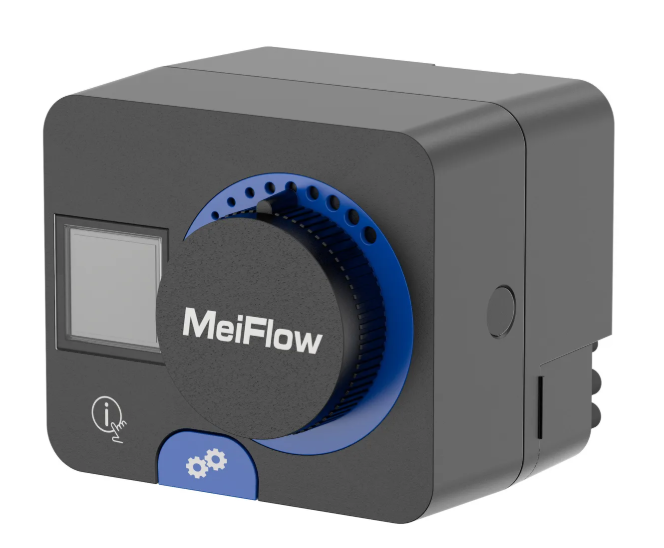

3. Сервомотор (3-х точкове керування), 230 В - 1 шт.

Електропривод слугує для можливості керування групою з триходовим змішувачем за допомогою котельної автоматики з керуючим сигналом 220 В. Оснащений кабелем довжиною 2 м. Призначений для монтажу безпосередньо на змішувачі груп серії D-MK. Реверсивний синхронний сервопривід 220 В/50Гц, цикл 140 сек., перемикач режимів ручний/автоматичний і наочна шкала ступеня відкриття/закриття, крутний момент 6 Нм.

Електропривод трипозиційний, Meibes ME призначений для приведення в рух механізмів опалювальних контурів.

Монтується безпосередньо на змішувачі групи серії МК.

Детальніше за посиланням

4. Колектор MeiFlow S до 3-х опалювальних контурів - 1 шт.

Розподільний колектор на 3 контури опалення, стандартний, з чорної сталі слугує для розподілу теплоносія з різними параметрами (витрата, опір, температура) для котелень до 85 кВт, у закритих системах опалення.

Розподільна гребінка складається з верхнього колектора - подавального, нижнього - Дзворотного, які розташовані один над одним у вигляді єдиного модуля. Підключення котельного контуру до розподільника можливе як зліва, так і справа. Лінія контуру споживача розташована зліва через заводське виконання розподільника.

Виконано з повним термогідравлічним поділом лінії подачі та зворотної лінії.

Детальніше за посиланням

5. Комплект консолей для монтажу колектора MeiFlow S на стіні - 1 компл.

Комплект консолей Meibes 66337.3 призначений для настінного монтажу колекторів Meibes.

Для монтажу колекторів на 2, 3 і 5 контурів достатньо використовувати один комплект кронштейнів, для монтажу колектора на 7 контурів необхідно використовувати два комплекти кронштейнів.

6. Гідравлічна стрілка MeiFlow S BG Ду 32 мм (до 70 кВт) - 1 шт.

Гідрострілка MHK 32 використовується в системах опалення до 85 кВт за необхідності гідравлічного балансування контурів опалення та котлів.

Вигідною відмінністю такого пристрою є сепарація повітря і видалення шламу з опалювальних систем у робочому режимі, що подовжує термін експлуатації інженерного обладнання.

Гідравлічна стрілка MHK передбачена для встановлення на розподільчій гребінці або під насосною групою Meibes.

Кілька переваг гідрострілки Meibes:

• Усуває взаємний гідравлічний вплив циркуляційних насосів на одне одного
• Компактні розміри та багатофункціональність
• Видаляє повітря і захищає від корозії
• Видаляє шлам у системі
• Простота в монтажі та в службі
• Подовжує термін експлуатації вашої системи
• Надійна та довговічна робота котла

Докладніше за посиланням
