Збалансований двопозиційний водяний клапан Honeywell серії VC використовують для регулювання потоків гарячої та холодної води в побутових і невеликих комерційних системах опалення або охолодження.

Клапани можна встановлювати на трубопроводах як для розділення, так і змішування потоків у побутових системах центрального опалення або охолодження. Їх можна використовувати для керування індивідуальними фанкойлами, радіаторами, повітронагрівачами або конвекторами. Залежно від обраної моделі, керування клапанами може здійснюватися низьковольтним або мережевим контролером SPST (одноплоюсним на один напрямок) або SPDT (однополюсним на два напрямки), наприклад кімнатним термостатом, аквастатом або реле витрати.

Конструктивною перевагою водяних клапанів серії VC є синусоїдальний хід приводу клапана, і, тому, вони працюють безшумно і гасять гідравлічний удар. Завдяки вбудованій логічній схемі привід споживає енергію тільки під час переведення клапана в задане положення.

Головку приводу можна знімати, не порушуючи цілісності системи водопостачання. Усі типи приводів взаємозамінні на будь-яких корпусах клапанів, забезпечуючи максимальну гнучкість під час складання та обслуговування котлових технологічних ліній.

Конструкція поршня клапана забезпечує замикання порту незалежно від перепаду тиску в клапані. Клапани придатні як для розділення потоку води AB на A і B, так і для змішування потоків A і B і отримання AB.

Особливості зонних клапанів Honeywell серії VC:

• Міцна конструкція
• Управляється низьковольтним або мережевим контролером SPST або SPDT
• Мінімальне споживання енергії приводом
• Перепад тиску до 4 бар
• Подвійна ізоляція приводу
• Швидкороз'ємні електричні з'єднання
• Швидка та легка заміна рухомих частин
• Під час встановлення головки приводу не потрібно дренажувати систему
• Висока пропускна здатність

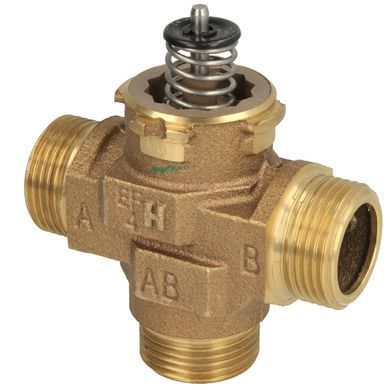

Зонні клапани серії VC складаються з:

• Корпусу клапана з різними сполучними кінцями
• Штока і картриджа в зборі
• Привода з гніздом Molex™
• Трубної арматури (більшість моделей)

Матеріали зонних клапанів Honeywell серії VC:

• Корпус клапана - з бронзи
• Шток - з нержавіючої сталі
• Картридж - з Ryton™ і Noryl™
• Кільцеві ущільнення - з каучуку на основі EPDM
• Кришка приводу - з Noryl™
• Основа приводу - з Ryton™

Принцип роботи зонних клапанів Honeywell серії VC

2-позиційні водяні клапани серії VC використовуються для регулювання потоку гарячої або холодної води в побутових і малих комерційних системах. Вони складаються з приводу, клапана і вузла картриджа. Усі рухомі й ущільнювальні частини клапана розміщені у вузлі картриджа. Порти герметично закриваються кільцями ущільнювачів на зовнішній поверхні поршня. Коли шток клапана опускається, то порт B герметично закривається, забезпечуючи проходження потоку між портом AB і портом A. Коли шток перебуває у верхньому положенні, потік іде між портом AB і портом B. У цій серії клапанів передбачено різні варіанти трубних з'єднань, придатних для різних систем. Характеристика втрати тиску клапана залежить від трубних з'єднань і розмірів. Фактичні розрахункові параметри клапанів наведено в розділі "Технічні характеристики".

Клапан із приводом SPDT (3-провідним):

У разі надходження запиту на тепло контролерні контакти NO замикаються, клапан закриває порт B і відкриває порт A. Коли порт A повністю відкривається, кулачок замикає кінцевий перемикач SW1 і розмикає кінцевий перемикач SW2. Після того, як потреба в теплі задоволена, контролерні контакти NC замикаються, на клапан подається живлення через SW1, внаслідок чого порт A закривається. Коли порт A повністю закривається, кулачок замикає SW2 і розмикає SW1. Клапан готовий до наступного запиту на тепло.

Клапан із приводом SPST (2-провідним + загальний провід):

Під час надходження запиту на тепло контролерні контакти замикаються, живлення подають на RLY1, змушуючи спрацьовувати контакти NO в перемикачі SW3, унаслідок чого порт B замикається, а порт A відкривається. Коли порт A буде повністю відкритий, кулачок замикає перемикач SW1 і розмикає перемикач SW2. Після того, як потреба в теплі задоволена, контролерні контакти розмикаються. Подача живлення на RLY1 припиняється, змушуючи спрацьовувати контакти NC в SW3, і порт A переводиться в закрите положення через SW1 і контакти NC перемикача SW3. Коли порт A повністю закривається, кулачок замикає SW2 і розмикає SW1. Клапан готовий до наступного запиту на тепло.
