Область застосування

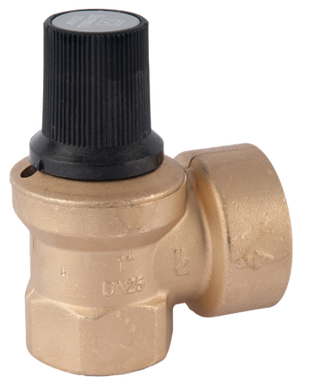

ГЕРЦ Запобіжний клапан з діафрагмою використовується як захисний елемент для котлів центрального опалення і в закритих системах опалення. Він захищає котел від підвищеного тиску. Тиск, що відкривається, дорівнює номінальному тиску.

Інструкція з монтажу

Різьбові з'єднання труб мають бути покриті відповідним ущільнювальним матеріалом (тефлоновою стрічкою, ущільнювальною пастою тощо). Необхідно уникати надлишку ущільнювального матеріалу на трубі, оскільки він може призвести до пошкодження різьблення. Запобіжний клапан накручується на трубу. Під час складання, використовуйте відповідний інструмент, який не пошкоджує сам клапан. Після складання, підключення клапана необхідно перевірити на герметичність. Усі інженерні стандарти і будівельні нормативи мають бути дотримані. Якщо в опалювальному середовищі є домішки, або воно занадто жорстке, потрібне встановлення фільтрів, інакше домішки можуть призвести до пошкодження ущільнення в клапані. Напрямок спуску тиску вказано стрілкою на корпусі клапана. Встановлення запірної арматури між котлом і клапаном скидання тиску ГЕРЦ не передбачено.

Інструкція з експлуатації

Рекомендується перевірити роботу запобіжного клапана один раз на рік, повернувши кришку вліво, принаймні на 90°. Клапан скидання тиску не вимагає ніякого спеціального обслуговування.

Інструкція з утилізації

Утилізація запобіжного клапана ГЕРЦ не становить небезпеки для здоров'я або навколишнього середовища. Національні нормативні акти для належної утилізації клапана скидання тиску мають бути дотримані.

Матеріали та конструкція

• Корпус: латунь відповідно до EN 12165, CW617N
• Пружина: пружинна сталь W.Nr. 1.4310
• Діафрагма: VMQ-Silicom 50 Sha
• Ковпачок: пластик PA6 (DN 15-20), CW617N (DN25-32)
• Маховик: пластик PA6
• Табличка: пластик PA6
• Різьба: відповідно до ISO 228-1
