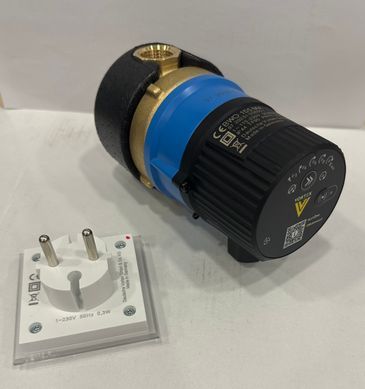

ЦИРКУЛЯЦІЙНІ НАСОСИ ДЛЯ ПИТНОЇ ВОДИ BLUEONE BWO 155 R MA
УНІВЕРСАЛЬНИЙ - ПРОСТИЙ - ВИСОКОЕФЕКТИВНИЙ
Серія циркуляційних насосів для питної води BlueOne, розроблена Deutsche VORTEX, є єдиною у світі серією насосів зі сферичним двигуном і високоефективною технологією ECM. Прославлена якість VORTEX «Made in Germany» означає максимальну надійність і тривалий термін служби. Продукти також є зразковими з точки зору екологічної та енергетичної політики.
Завдяки різноманітним варіантам керування насоси BlueOne дають змогу значно заощадити кошти, забезпечуючи максимально можливий комфорт. Тому серія BlueOne BWO 155 ідеально підходить для використання в системах циркуляції питної води в будинках на одну та дві сім'ї. Залежно від конструкції трубопровідної мережі, насоси також можна використовувати в невеликих багатоквартирних будинках.
Насоси BlueOne BWO 155 - це циркуляційні насоси для питної води з високоефективним двигуном постійного струму з електронною комутацією в якості джерела приводу. Вони побудовані за оригінальним принципом кулькового двигуна VORTEX і містять кульковий ротор із постійними магнітами. Швидкість насоса можна регулювати по-різному. Насос оснащений світлодіодними дисплеями і кнопками для відображення та налаштування робочого стану.
РоБОТА НАСОСА
Насос
• ВМИКАЄТЬСЯ після ручного ввімкнення радіоперемикача, раніше пов'язаного з помпою.
• вимикається після закінчення встановленого часу роботи (за вибором: 2, 4, 6, 8 або 10 хвилин).
• має функцію захисту від легіонелли (денний цикл циркуляції 15 хвилин після 24 годин відсутності).
Час роботи насоса BWO 155 MA можна скоротити до мінімуму. Це не суперечить технічним регламентам, оскільки необхідний там захист від росту легіонел досягається за рахунок відповідних захисних функцій. Обов'язковою умовою є гігієнічно бездоганна конструкція та експлуатація циркуляційної системи.
МОДУЛЬ КЕРУВАННЯ
(1) Кнопка «Далі»
(2) Насос зі світлодіодним дисплеєм у безперервному режимі роботи.
(3) Світлодіодний дисплей: насос постійно зупинений.
(4) Час роботи насоса зі світлодіодним дисплеєм 2-10 хвилин.
(5) Світлодіодний індикатор насоса
(світлодіод горить зеленим = насос увімкнено)
(світлодіод не горить = насос вимкнений)
(6) Кнопка ONdemand (перемикач сполучення/від'єднання радіоприймача)
(7) Світлодіодний індикатор радіоперемикача (світлодіод блимає/горить червоним = коли радіоперемикач під'єднаний/від'єднаний)
БЕЗДРОТОВА ТЕХНОЛОГІЯ ЗА ВИМОГОЮ
ТЕПЛА ВОДА, КОЛИ ЦЕ НЕОБХІДНО
ЯК ЦЕ ПРАЦЮЄ
Насос із модулем увімкнення за запитом працює тільки тоді, коли активовано включений до комплекту радіоперемикач. Радіоперемикач передає сигнал на запуск насоса і може бути підключений до будь-якої розетки. Час роботи насоса можна вибрати від 2 до 10 хвилин.
Можна використовувати до 15 радіоперемикачів (доступні як аксесуари). Оскільки робота насоса здійснюється тільки вручну, можна досягти високої економії енергії і, отже, мінімального впливу на навколишнє середовище.
Великий радіус дії
Завдяки індивідуально розробленій радіотехнології можна надійно долати великі відстані та масивні структурні перешкоди всередині житлового будинку (бетон, сталь, дерево, скло тощо).
СПОЛУЧЕННЯ БЕЗДРОТОВОГО КОМУТАТОРА
Короткочасно натисніть кнопку ONdemand (6) . Світлодіодний індикатор радіоперемикача (7) блимає червоним.
1. Торкніться перемикача радіо (A) . Світлове кільце (B) загоряється на короткий час.
2. Світлодіодний індикатор радіоперемикача (7) загоряється червоним і гасне. Радіоперемикач тепер сполучений.
3. Радіовимикач тепер можна під'єднати до будь-якої іншої розетки.
4. За необхідності повторіть процедуру з додатковими радіоперемикачами.
КОРПУС НАСОСА
R корпус насоса
- Внутрішня різьба 1/2»
- Ізоляція
Механізм насосу:
Покоління циркуляційних насосів для питної води BlueOne має високоефективний двигун постійного струму з електронною комутацією як джерело приводу. Перетворювач напруги вбудований в кришку модуля для роботи змінного струму. Всі насоси мають плавне ручне регулювання швидкості.
Сферичний двигун насосу не має обертового підшипникового вала. Статор передає обертове магнітне поле безпосередньо на ротор з постійним магнітом, який встановлений на нерухомому опорному штифті. Підшипник ротора саморегулюється і контактує водою. Ротор працює без люфтів і майже безшумно. При необхідності окремі частини насосу можна легко очистити. При необхідності ротор можна замінити.
- Статор має 12 полюсів.
Синхронний ротор (EC двигун) - електромагніт, який живиться постійним струмом.
Цей високоефективний ротор з постійним магнітом створює магнітне поле, яке діє безпосередньо на 14-полюсний постійний магніт всередині ротора (2). Це призводить до його обертання.
Осьові компоненти магнітного поля, яке є дуже ефективним навіть у стані спокою, діють як сила тяжіння на ротор, який через це стабілізується на своїй поздовжній осі.
- Ротор.
- Підшипниковий вузол насосу.
- Кришка з нержавіючої сталі герметично закриває водопровідну частину від електрично активної частини двигуна без додаткового ущільнення.
- Різьбове з'єднання двигуна з корпусом насоса.
- Ущільнююче кільце: конструкція циркуляційного насоса VORTEX вимагає тільки одне ущільнююче кільце між двигуном і корпусом насоса. Матеріал кільця стійкий до гідролізу і старіння. Таким чином, герметичність циркуляційного насоса гарантується протягом усього терміну служби.
R корпус насоса:
циркуляційний насос VORTEX також може бути оснащений корпусом насоса з внутрішньою різьбою R 1/2". Кульовий запірний клапан і зворотний клапан тут не вбудовані, їх потрібно встановлювати окремо.
7. Ізоляція запобігає значному охолодженню корпусу насоса і таким чином попереджує втрати тепла.
8. Температурний сенсор - датчик температури (не видно на малюнку) використовується для термічного контролю циркуляції. Він розташований як комутаційний елемент на платі керування двигуном.
9. З’єднувальний ковпачок або модуль керування. Замість модулю без керування тут можна встановити модуль з таймером, модуль з термостатом або модуль самонавчання. Ці компоненти керування служать для мінімізації часу роботи насоса.
ОБСЛУГОВУВАННЯ
Циркуляційні насоси для питної води легко піддаються корозії. Виникнення корозії пришвидшує вапно, яке знаходиться у гарячій воді. Вапно може спричинити несправність рухомих частин насосу.
Чим більша температура води – тим більше вапна в ній. З цієї причини температура гарячої води не повинна перевищувати 60 °C.
Однак вапняні відкладення починаються при температурі нижче 40 °C. Тому у разі більшої жорсткості води рекомендується через відповідні проміжки часу очищати циркуляційний насос від накипу.
|
Частота обертання N |
2.000 - 3.000 об/хвилина |
|
Робоче середовище |
питна вода, жорсткість води необмежена |
|
Температура перекачуваної рідини |
2 - 95°C |
|
Ступінь захисту |
IP 44 |
|
Робочий тиск |
10 бар |
|
Напруга живлення |
1~115-230 V / 50-60 Hz |
|
Споживана потужність |
2,5 – 9 W |
Вперше з цифровою інструкцією з експлуатації.
Завдяки серії BlueOne ви тепер можете отримати цифрові інструкції з експлуатації прямо на свій смартфон. І все це без додатка. Просто відскануйте QR-код на передній стороні модуля, і ви одразу ж перейдете до огляду глави. Завжди поруч і завжди в курсі подій.
