ЦИРКУЛЯЦІЙНІ НАСОСИ ДЛЯ ПИТНОЇ ВОДИ BLUEONE BWO 155

УНІВЕРСАЛЬНИЙ - ПРОСТИЙ - ВИСОКОЕФЕКТИВНИЙ

Серія циркуляційних насосів для питної води BlueOne, розроблена Deutsche VORTEX, є єдиною в світі серією насосів зі сферичним двигуном і високоефективною технологією ECM. Прославлена ​​якість VORTEX «Made in Germany» означає максимальну надійність і тривалий термін служби. Наші продукти також є взірцевими з точки зору екологічної та енергетичної політики.

Завдяки різноманітним варіантам управління насоси BlueOne дозволяють значно заощадити кошти, забезпечуючи максимально можливий комфорт. Тому серія BlueOne BWO 155 ідеально підходить для використання в системах циркуляції питної води в будинках на одну та дві сім’ї . Залежно від конструкції трубопровідної мережі, насоси також можна використовувати в невеликих багатоквартирних будинках .

BWO

155 12V

МОДУЛЬ ПОЗИЦІЙНОЇ РОБОТИ 12В

ДЕ ВИКОРИСТОВУЄТЬСЯ?

Навіть територіально віддалену гірську хатину або будинок відпочинку з децентралізованим електропостачанням постійного струму потрібно сьогодні забезпечити теплою питною водою.
Насос також можна використовувати в мобільних контурах опалення*, наприклад, у човнах, караванах або мобільних будинках.

КОРПУС НАСОСА

V корпус насоса:

• 1 1/4" зовнішня різьба;
• набір гвинтових з'єднань;
• зворотний клапан;
• запірний кран;
• ізоляція.

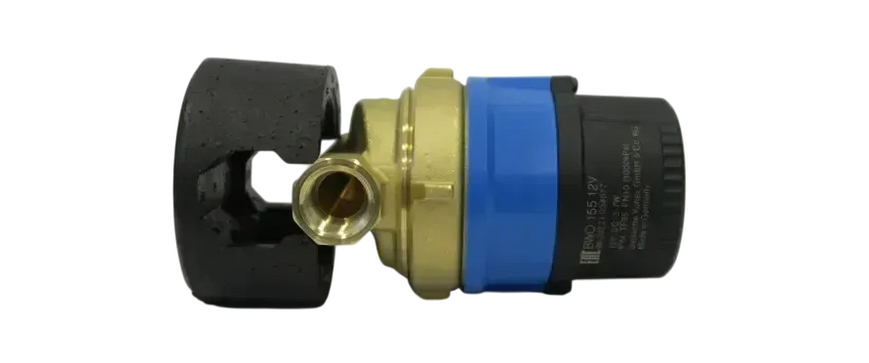

R корпус насоса:

• внутрішня різьба 1/2";
• ізоляційна оболонка.

Механізм насосу:
Покоління циркуляційних насосів для питної води BlueOne має високоефективний двигун постійного струму з електронною комутацією як джерело приводу. Перетворювач напруги вбудований в кришку модуля для роботи змінного струму. Всі насоси мають плавне ручне регулювання швидкості.

Сферичний двигун насосу не має обертового підшипникового вала. Статор передає обертове магнітне поле безпосередньо на ротор з постійним магнітом, який встановлений на нерухомому опорному штифті. Підшипник ротора саморегулюється і контактує водою. Ротор працює без люфтів і майже безшумно. При необхідності окремі частини насосу можна легко очистити. При необхідності ротор можна замінити.

Насос працює цілодобово.

1. Статор має 12 полюсів.

Синхронний ротор (EC двигун) - електромагніт, який живиться постійним струмом.
Цей високоефективний ротор з постійним магнітом створює магнітне поле, яке діє безпосередньо на 14-полюсний постійний магніт всередині ротора (2). Це призводить до його обертання.

Осьові компоненти магнітного поля, яке є дуже ефективним навіть у стані спокою, діють як сила тяжіння на ротор, який через це стабілізується на своїй поздовжній осі.

2. Ротор.
3. Підшипниковий вузол насосу.
4. Кришка з нержавіючої сталі герметично закриває водопровідну частину від електрично активної частини двигуна без додаткового ущільнення.
5. Різьбове з'єднання двигуна з корпусом насоса.
6. Ущільнююче кільце:

конструкція циркуляційного насоса VORTEX вимагає тільки одне ущільнююче кільце між двигуном і корпусом насоса. Матеріал кільця стійкий до гідролізу і старіння. Таким чином, герметичність циркуляційного насоса гарантується протягом усього терміну служби.

7. Корпус насосу (V).
   Внутрішня форма корпусу насоса розроблена для досягнення високого гідравлічного КПД.
   Стандартно оснащений зворотнім клапаном і кульовим запірним краном. Накидні гвинтові з'єднання (фітинги) забезпечують з'єднання з будь-якими розмірами труб. Фітинги 1/2", 3/4" або Ø 15 мм для загвинчування, паяння або під прес входять в комплект поставки.
8. Кульовий запірний кран вже знаходиться в корпусі насосу V. Він дозволяє відключати насос від трубопровідної мережі під час проведення технічного обслуговування.
9. Зворотний клапан також вже встановлено в корпусі насосу V.

R корпус насоса:

циркуляційний насос VORTEX також може бути оснащений корпусом насоса з внутрішньою різьбою R 1/2". Кульовий запірний клапан і зворотний клапан тут не вбудовані, їх потрібно встановлювати окремо.

10. Ізоляція запобігає значному охолодженню корпусу насоса і таким чином попереджує втрати тепла.
11. Температурний сенсор - датчик температури (не видно на малюнку) використовується для термічного контролю циркуляції. Він розташований як комутаційний елемент на платі керування двигуном.
12. З’єднувальний ковпачок або модуль керування. Замість модулю без керування тут можна встановити модуль з таймером, модуль з термостатом або модуль самонавчання. Ці компоненти керування служать для мінімізації часу роботи насоса.

ОБСЛУГОВУВАННЯ

Циркуляційні насоси для питної води легко піддаються корозії. Виникнення корозії пришвидшує вапно, яке знаходиться у гарячій воді. Вапно може спричинити несправність рухомих частин насосу.

Чим більша температура води – тим більше вапна в ній. З цієї причини температура гарячої води не повинна перевищувати 60 °C.

Однак вапняні відкладення починаються при температурі нижче 40 °C. Тому у разі більшої жорсткості води рекомендується через відповідні проміжки часу очищати циркуляційний насос від накипу.
