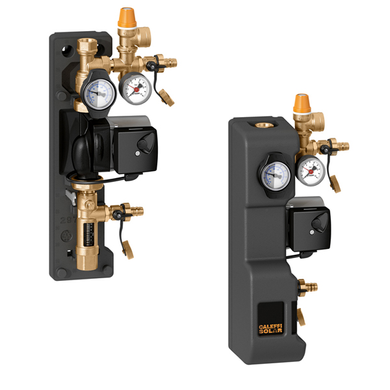

Циркуляційні агрегати для геліосистем серії 278-279

Функція

Циркуляційні агрегати використовуються в первинному контурі геліоустановок для регулювання температури накопичувача гарячої води. Насос усередині агрегатів включається за сигналом, що надходить від регулятора. Блоки містять функціональні та запобіжні пристрої для оптимального керування контуром. Вони доступні з подаючим та зворотним з'єднанням або тільки зі зворотним з'єднанням.
Зворотне з'єднання доступне у версіях з фітингом або без нього для підключення до цифрового регулятора.
Цифровий регулятор DeltaSol® C+ (опція) підходить для керування та контролю 9 різними типами геліоустановок, також у версії з ізолюючим кожухом та захисною панеллю (код 278001).

Технічна специфікація

Матеріали

Запірний клапан

• Корпус: латунь EN 12165 CW617
• Зворотний клапан: латунь EN 12164 CW614
• Датчик температури: сталь/алюміній

Деаератор

• Корпус: латунь EN 12165 CW617
• Колектор тримача інструменту
• Корпус: латунь EN 12165 CW617N
• Ущільнювальні прокладки: EPD
• Кільцеві ущільнювальні елементи: EPDM

Витратомір

• Корпус: латунь EN 12165 CW617N
• Прозорий покажчик рівня: PS
• Індикатор витрати: латунь EN 12164 CW614
• Гідравлічні ущільнення: EPD

Ізоляція

• Матеріал: ПП
• Середня потужність: 20 м
• Щільність: 45 кг/м3
• Діапазон робочих температур: -5-120 °
• Теплопровідність: 0,037 Вт/(м·К) при 10°
• Реакція на вогонь (UL94): клас HBF

Продуктивність

• Середа: вода, розчин гліколю
• Макс. відсоток гліколю: 50%
• Максимальна робоча температура:
  • бічний потік деаератора: 160°C
  • повернення насоса: 110°C
• Макс. робочий тиск: 10 бар
• Діапазон робочих температур запобіжного клапана: -30-160 ° C
• Налаштування запобіжного клапана: 6 бар (інші налаштування див. у серії 253 з використанням коду адаптера F21224)
• Зворотний клапан хв. тиск відкриття (Δp): 2 кПа (200 мм водяного стовпа)
• Діапазон робочих температур запірно-зворотної арматури: -30-160 ° С
• Діапазон робочих температур витратоміра: -10–110°C
• Діапазон регулювання витрати: 1–13 л/хв та: 8–30 л/хв
• Точність індикатора витрати: ±10%
• Шкала манометра: 0-10 бар
• Шкала датчика температури: 0-160 ° C
• З'єднання: 3/4” ВР
• Шлангове з'єднання: 3/4” AG
• З'єднання для заповнення/зливу:
  • зі шланговим з'єднанням Ø 15 мм
  • без шлангового з'єднання Ø 3/4

Модель насоса Solar 15-65 (15-80 для витратомірів 8-30 л/хв)

• Корпус: чавун GG 15/20
• Електроживлення: 230 В – 50 Гц
• Макс. тиск: 10 бар
• Макс. температура: 110 ° С
• Клас захисту: IP 42

Цифровий регулятор (код 278001)

• Електроживлення: 230 В – 50 Гц
• Номінальна споживана потужність: 1,5 ВА (12 В (перем. струму))

4 Вхід датчика Pt1000

• 2 напівпровідникові релейні виходи з номіналом контактів: 1 A
• 2 датчики температури з робочим діапазоном: -50–200°C
• Діапазон робочих температур кабелю зонда: -50-70 ° C
• 1 датчик температури з робочим діапазоном: -50–200°C
• Діапазон робочих температур кабелю зонда: -50-180 ° C
• Діапазон температури довкілля: 0–40°C
• Клас захисту: IP 20
• Розміри: 172 х 111 х 49 мм
