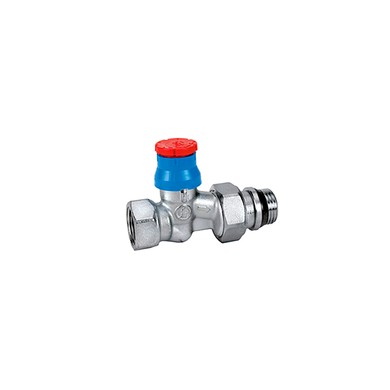

Опис Giacomini R402TG 1 "клапан термостатичний прохідний

ПРИЗНАЧЕННЯ І ОБЛАСТЬ ЗАСТОСУВАННЯ:

Клапан термостатичний призначений для під'єднання радіатора до системи опалення та індивідуального ручного або автоматичного (необхідна термостатичні головка) регулювання подачі теплоносія в радіатор з метою підтримки температури в приміщенні на заданому рівні і економії енергії.

Клапан може використовуватися для підключення до радіаторів опалення різних типів, для двох трубних або однотрубних систем. Клапани з приєднувальними розмірами 3/8 "і 1/2" укомплектовані герметичним ущільненням. Клапани, позначені знаком KEYMARK сертифіковані за європейськими нормативами EN215.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Застосовувані матеріали:

• Корпус, накидна гайка, відведення: латунь CW617N UNI EN 12165
• Ручка, захисний ковпачок: РР-Н (поліпропілен)
• Ущільнювачі: ЕР (етилен-пропілен)

ГАБАРИТНІ РОЗМІРИ:

Приклади ВИКОРИСТАННЯ:

ВКАЗІВКИ ЩОДО МОНТАЖУ, ЕКСПЛУАТАЦІЇ І ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ:

Інструкція по монтажу додається до кожного термостатичного клапану.

Клапан термостатичний радіаторний повинен експлуатуватися при тиску і температурі, зазначених в таблицях технічних характеристик.

Забороняється експлуатувати термостатичну головку з ослабленим кріпленням до клапану.

Застосування термостатики в однотрубних системах передбачає обов'язкове використання байпаса - замикає ділянки між подає і зворотним трубопроводами. Діаметр байпаса повинен бути на один типорозмір менше, ніж діаметри підвідних ділянок.

Клапан термостатичний повинен бути встановлений на трубопроводі, що підводить теплоносій до опалювального приладу таким чином, щоб на нього не передавалися поздовжні і поперечні зусилля і моменти від трубопроводу. Клапан може монтуватися в будь-якому монтажному положенні.

На клапан може бути встановлена запірна головка Giacomini типу R452, R460, R470, R452H, R460H, R470H. Термостатична головка встановлюється на термостатичний клапан, в залежності від конструкції термостатичного клапана і термоголовки з'єднання накидною гайкою або кріпленням «clip-clap». При установці слід позиціонувати термоголовку з клапаном так, щоб не було прямого впливу сонячних променів, конвективних теплових потоків радіатора і трубопроводів. Коректна робота термостатичного клапана з термоголовкою неможлива у випадках закриття їх екраном. Налаштування на необхідну температуру здійснюється поворотом рукоятки термостатичною головки.
