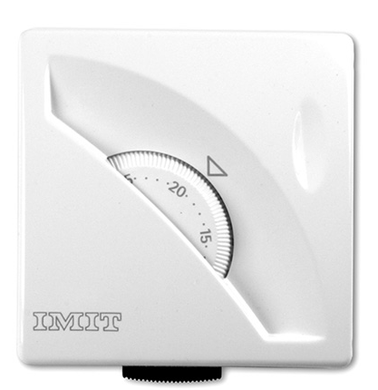

Даний пристрій являє собою зручний у використанні механічний термостат, за допомогою якого можна точно регулювати температуру в приміщенні, що таким чином задовольняє потреби користувача в комфорті під час перебування в приміщенні.
Відповідність стандартам
Цей виріб відповідає:
- EN 60730-1 та наступним редакціям;
- EN 60730-2-9
Відповідність директивам
Цей виріб відповідає вимогам директив:
- LVD 2014/35/EU
- Класс ErP I (+1%) — EU 811/2013
|
|
Рекомендується встановлювати прилад у суворій відповідності до чинних нормативів і постанов з техніки безпеки. Перед підключенням термостата переконайтеся, що напруга живлення регульованого приладу (наприклад, котел, насос, система кондиціонування повітря тощо) не подається на термостат і що ця напруга відповідає значенням, зазначеним всередині приладу (250 В~ макс) (рис. 5). У разі повторного виявлення однакових несправностей прохання звернутися до служби технічної підтримки. Ні в якому разі не допускайте пошкодження будь-якої частини термостата.
|
Технічні дані
|
Максимальне навантаження на контактах |
16(2,5) A / 250 V~ |
|
Тип дії |
1B |
|
Діапазон регулювання температури |
5° ÷ 30 °C |
|
Крок температури |
0,4 K ÷ 0,8 K |
|
Вихід |
Перемикальні контакти |
|
Клас захисту |
IP20 |
|
Клас ізоляції |
Подвійна ізоляція |
|
Клас забруднення |
2 |
|
Температура зберігання |
0° ÷ 50 °C |
|
Номінальна імпульсна напруга |
4 kV |
|
Спосіб встановлення |
Настінний монтаж |
|
Швидкість зміни температури |
1 K / 15 хв |
Клавіші управління термостатом
1 = ручка налаштування температури (рис. 1)
2 = попереджувальна лампочка (TA3-A, TA3-B, TA3-C)
3 = перемикач ON/OFF (Увімк./Вимк.) (TA3-B) або SUMMER/WINTER (Літо/Зима) (TA3-C)
Установка
Місце розташування термостата
Термостат повинен знаходитися подалі від джерел тепла (радіаторів, сонячних променів і кухонних приміщень) і на відстані від дверей/вікон на висоті приблизно 1,5 м від підлоги.
Встановлення температури
Коли прилад підключений і живлення увімкнено, встановіть потрібну температуру приміщення, просто встановивши ручку регулювання температури на відповідне значення на градуйованій шкалі.
Обмеження температурного діапазону та блокування температури
Застереження
Операції з обмеження температурного діапазону та блокування температури може виконувати тільки персонал, що має відповідну кваліфікацію.
Обмеження температурного діапазону
Зніміть передню кришку з основи термостата, ослабивши затискач
Вставте наявне пристосування (див. пункт «Приладдя, що поставляється за додатковим замовленням»), встановивши ручку в потрібні точки обмеження (мін. і макс.) відповідно до відповідних значень, нанесених на корпус ручки. Переконайтеся, що металевий тримач залишається в правильному положенні між граничними точками мінімуму і максимуму. Потім знову встановіть передню кришку на місце.
Блокування температури
Встановіть ручку в положення, що відповідає значенню потрібної температури, потім відокремте основу від кришки, натиснувши відповідний утримуючий зубець. Вставте два спеціальні пристосування (див. розділ «Пристосування, що поставляються за додатковим замовленням») на бічні поверхні металевого фіксатора для того, щоб запобігти переміщенню ручки; встановіть кришку назад на виріб.
