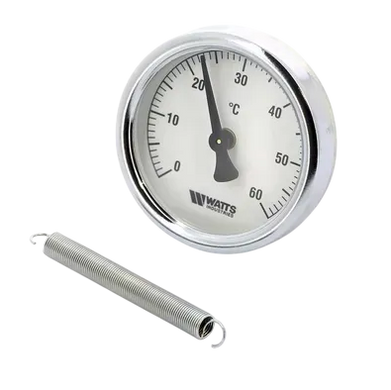

Опис Watts F + R810 TCM Ø80 0-60 ° C термометр біметалічний накладної

Watts F + R810 TCM Ø80 0-60 ° C термометр біметалічний накладної

Біметалічні термометри серії F + R810 TCM призначені для вимірювання температури теплоносія в трубопроводах систем опалення, ГВП та т. Д. Для труб 1 "- 2", з пружиною для кріплення на трубу. Прилад не підлягає обов'язковій сертифікації.

Біметалічний термометр представляє собою пластину з двох спресованих між собою різних металів, з різними коефіцієнтами лінійного розширення, вміщену в герметичний корпус. При зміні температури ця пластина деформується, причому ця деформація прямо пропорційна зміні температури. Один кінець пластини закріплений, а інший кінець повертає вал указательной стрілки.

Область застосування

• системи опалення

Технічні характеристики

• Діапазон вимірювання температури: 0 ÷ 60 ° С
• Розмір корпусу: 80 мм
• Ступінь захисту: IP31

• Клас точності манометра: 2.5

  Клас точності: 2.0

матеріали

• Корпус: Оцинкована листова сталь
• Кільце: Хромована сталь
• Скло: Акрилове скло
• Циферблат: Алюміній білий, шкала чорна
• Стрілка: Пластик чорний
• Чутливий елемент: Біметалічна спіраль
• Приєднання: Кріпильна пружина, мідна стрічка

У комплект поставки входять:

• Термометр накладної біметалічний серії F + R810 TCM (1 шт.),
• Паспорт (1 прим.)

Упаковка і транспортування

При зберіганні і транспортуванні слід оберігати термометр від надмірної вологості і вібрацій. Необхідно акуратно розпаковувати і монтувати термометр, щоб уникнути механічних пошкоджень окремих елементів. Механічне пошкодження термометра при розпакуванні і монтажі робить гарантію виробника недійсною.

Монтаж і експлуатація

Приєднайте один кінець пружини до термометру, вставивши закріпивши один з кінців пружини в спеціально призначене для цього вушко на тильній панелі приладу. Обхопіть вимірюваний трубопровід пружиною і щільно зафіксуйте термометр на трубі, приєднавши інший кінець пружини до другого отвору на задній панелі термометра. Слідкуйте за тим, щоб термометр щільно прилягав до труби. Термометри з мідною стрічкою щільно кріпляться за допомогою неї до труби.

Розшифровка умовного позначення
