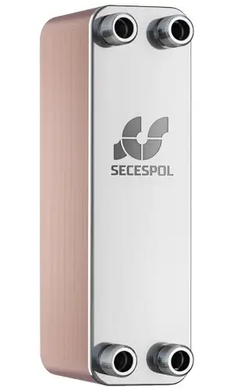

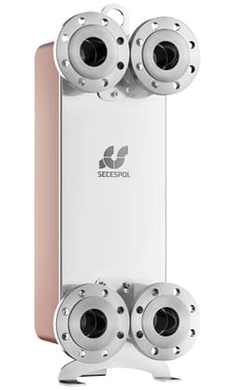

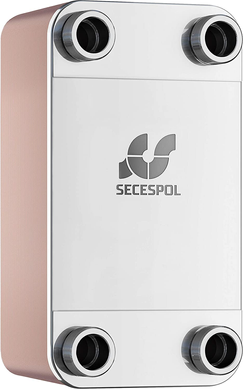

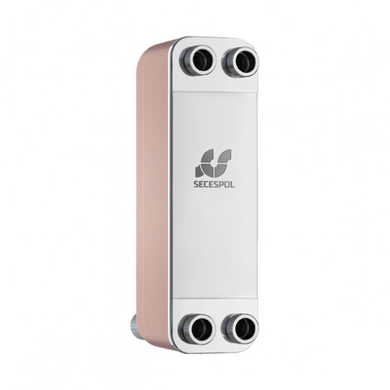

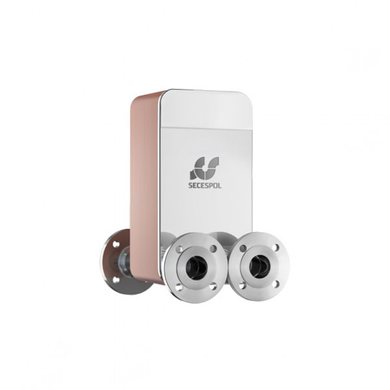

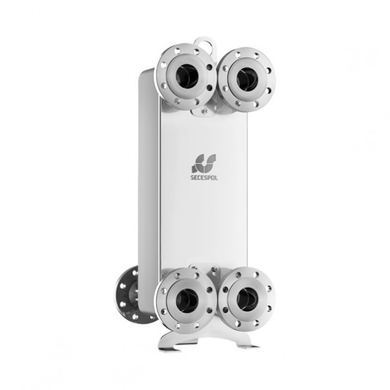

Серія L-line - це пластинчасті теплообмінники, паяні міддю або нікелем. Призначені для стандартних нагрівальних або охолоджувальних систем типу рідина-рідина. Оптимальна форма пропускних каналів дає змогу знайти компроміс між ефектом вільного потоку і високою віддачею обміну тепла. Герметичність конструкції та міцність пластин забезпечує процес паяння у вакуумній печі. Дане рішення перевірене і виправдовує себе в системах: опалення, вентиляції, технологічних, кондиційних, охолоджених і промислових. Для кожного розміру теплообмінника є можливість добірки будь-якого розміру з'єднань, а також двопотокова версія теплообмінника, що характеризується вищою віддачею обміну тепла, за більш вимогливих параметрів.

СФЕРА ЗАСТОСУВАННЯ

• в системах центрального опалення
• в системах сонячного і геотермального обігріву
• у системах із каміном із водяною сорочкою
• в системах з тепловим насосом
• в системах: опалення, вентиляції, технологічних, кондиційних, охолодження і промислових

 КОНСТРУКЦІЯ

Пластинчасті паяні теплообмінники типу L-line є проточними, протитечійними пристроями.

Завдяки своїй конструкції - дуже компактні та практичні. Поверхню теплообміну створюють гофровані труби з нержавіючої сталі, об'єднані в пакет за допомогою мідної або нікелевої пайки.

Потік теплообмінних рідин спрямований у кожен другий канал, створюваний нагрівальними пластинами. У захисних пластинах розміщені підвідні та вивідні патрубки, робочі рідини.

Робоче середовище - чиста вода, пропіленгліколь. Теплообмінники являють собою паяну (нерозбірну конструкцію).

ТЕХНІЧНІ ПАРАМЕТРИ

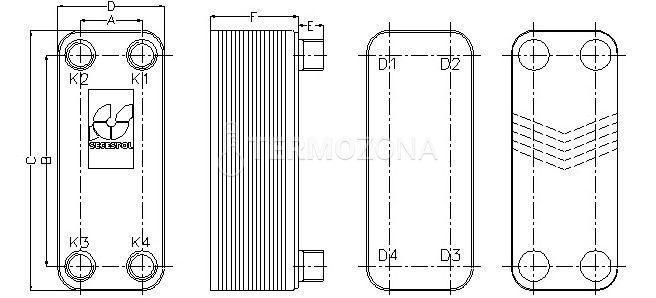

Стандартне розміщення приєднань (одноходовий)

• K1/K4 - вхід/ вихід гріючого агента
• K3/ K2 - вхід/вихід нагрівального агента

Стандартне розміщення приєднань (двоходовий)

• D4/K4 - вхід/ вихід гріючого агента
• K3/D3 - вхід/вихід нагрівального агента

У теплообмінниках двоходових із 6 патрубками:

• K1- патрубок, що випускає повітря/ зворотний вхід ЦО
• K2- патрубок, що випускає повітря / зворотний вхід циркуляції ГВП
