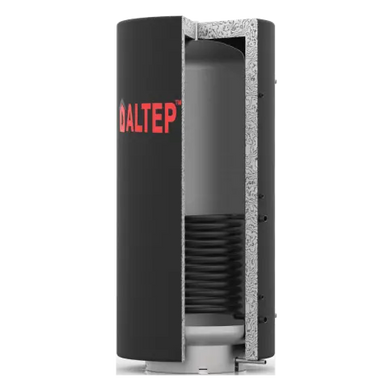

Теплоакумулятор - це буферна ємність, яка акумулює надлишкове тепло в системі опалення і повертає його в разі потреби між завантаженнями палива в котел. Такий бак можна використовувати тільки для обігріву приміщень, або ж для обігріву та гарячого водопостачання. Для оптимальної та якісної роботи котла на твердому паливі і всієї опалювальної системи в цілому, відмінним варіантом буде купити теплоакумулятор для твердопаливного котла.
|
|
|
|
|
|
Товщина металу до 5 мм |
Об'єм 200-10000л |
ККД від 93% |
Гарантія 2 роки |
• Високоякісні матеріали – сталь, товщиною до 5 мм, якісний утеплювач;
• Висока якість зварювальних швів;
• Можливість вибору кута розміщення патрубків;
• Зручний чохол, який легко чистити;
• Великий робочий тиск;
Принцип роботи акумулятора тепла:
Бак теплоакумулятора підключається між котлом і системою опалення.

Схема підключення буферної ємності до системи опалення з твердопаливним котлом
Після завантаження палива, котел всю отриману енергію передає в теплоакумулятор, нагріваючи воду в ньому. Бак здатний надовго зберегти високу температуру, що дозволяє витрачати теплову енергію повільно, за потреби споживача. Весь процес регулюється за допомогою автоматики або в ручному режимі.
Найголовнішою перевагою теплоакумулятора для котла є збільшення часу між завантаженням палива більш ніж на 8 годин, аж до 2 діб.
Використання теплоакумулятора забезпечує безперебійність подачі тепла, захищає котел від перегріву, а також дозволяє скоротити період очікування підігріву води для побутових потреб.
Технічні характеристики:


|
Варіант виконання |
ТА1н.3000 |
ТА1н.4000 |
ТА1н.5000 |
ТА1н.6000 |
ТА1н.7000 |
|
|
Vбак, л |
2890 |
3875 |
4880 |
5850 |
6850 |
|
|
Габарити, мм |
H |
2340 |
2395 |
2895 |
3395 |
3895 |
|
1’’ |
1’’ |
1’’ |
1’’ |
1’’ |
||
|
ød |
1150 |
1300 |
1300 |
1300 |
1300 |
|
|
øD |
1400 |
1600 |
1600 |
1600 |
1600 |
|
|
øD1 |
1600 |
1800 |
1800 |
1800 |
1800 |
|
|
Приєднувальні розміри, мм |
h1 |
100 |
80 |
80 |
80 |
80 |
|
¾’’ |
¾’’ |
¾’’ |
¾’’ |
¾’’ |
||
|
h2 |
480 |
500 |
500 |
530 |
530 |
|
|
1’’ |
1’’ |
1’’ |
1’’ |
1’’ |
||
|
h3 |
1065 |
1085 |
1085 |
1115 |
1115 |
|
|
1’’ |
1’’ |
1’’ |
1’’ |
1’’ |
||
|
h4 |
480 |
500 |
500 |
530 |
530 |
|
|
2’’ |
2’’ |
2’’ |
3’’ |
3’’ |
||
|
h5 |
1880 |
1900 |
2400 |
2870 |
3370 |
|
|
2’’ |
2’’ |
2’’ |
3’’ |
3’’ |
||
|
h6 |
610 |
630 |
630 |
680 |
680 |
|
|
2’’ |
2’’ |
2’’ |
3’’ |
3’’ |
||
|
h7 |
1750 |
1770 |
2270 |
2720 |
3220 |
|
|
2’’ |
2’’ |
2’’ |
3’’ |
3’’ |
||
|
Маса (без води), кг |
490 |
575 |
672 |
752 |
832 |
|
|
Площа теплообмінника, м2 |
Узгодження з замовником |
|||||
*За проханням замовника площа теплообмінника може бути змінена.
H – патрубок підключення групи безпеки;
h1– патрубок для зливу теплоносія;
h2, h3– патрубки підключення нижнього теплообмінника;
h4–h7 – патрубки подаючих та зворотніх магістралей;
