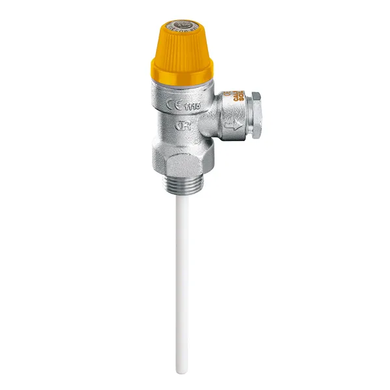

Клапан обмеження температури та тиску для сонячних систем серії 309

Запобіжний клапан TP регулює та обмежує температуру та тиск гарячої води, що міститься в сонячному водонагрівачі для побутових потреб, і запобігає можливості досягнення температури вище 100°C з утворенням пари.
При досягненні налаштувань клапан скидає в атмосферу достатню кількість води, щоб температура та тиск повернулися до робочих меж системи.
Ця серія клапанів сертифікована як відповідна технічним вимогам європейського стандарту EN 1490 (для налаштування 7–10 бар).

Технічні характеристики

Матеріали:

• Корпус: сплав, стійкий до знецинкування EN 12165 CW602N хромований
• Шток: латунь EN 12164 CW614N
• Обтюратор та діафрагма: EPDM
• Пружина: сталь EN 10270-1 SH
• Ручка керування: PA6GF

Продуктивність

• Номінальний тиск: PN 10
• Рейтинг розрядки:
  • 1/2” Ø 15; 10 кВт
  • 3/4” Ø 22; 25 кВт
• Середа: вода
• Категорія PED: IV

Налаштування:

• температура: 90°С
• тиск: 6 - 7 - 10 бар
• З'єднання:
  • 1/2” НР x Ø 15 мм з компресійним фітингом для мідної труби
  • 3/4” НР x Ø 22 мм з компресійним фітингом для мідної труби
