| На ринку доступно багато моделей радіаторів з гладкою передньою панеллю, проте всі вони відрізняються один від одного. Проект нового плоского радіатора фірми PURMO визначає нові напрями. Гладка передня панель, що накладається на основну панель, дозволяє отримати високо-естетичне оздоблення, одночасно не втрачаючи стійкості до дії високого тиску. Вони можуть працювати в системах з робочим тиском до 10 бар. Крім конструкцій із стандартною висотою можна також отримати радіатор Plan, висота якого підходитиме до модернізованих систем із старими чавунними радіаторами.
Панельні радіатори PURMO Plan Compact відрізняються абсолютно гладкою передньою панеллю. Вона приклеєна до профільованої основної нагрівальної панелі таким чином, що спереду не видно ніяких виступаючих ребер. Радіатори обладнані бічними накладками та верхньою накладкою типу «гриль». Чотири приєднувальні отвори з внутрішньою різьбою G ½" роблять можливим бічне під’єднання як справа, так і зліва. |
|
ТЕХНІЧНІ ДАНІ
| Матеріал | високоякісний глибокоштампований лист з низьковуглецевої холоднокатаної сталі за EN 10130 |
| Крок вертикальних водяних каналів | 33,3 мм |
| Патрубки | 4 x G ½" бічні |
| Робочий тиск | 10 бар |
| Максимальна температура | 110 °C |
| Випробувальний тиск | 13 бар |
| Колір | білий RAL 9016, інші кольори за шкалою RAL - на замовлення |
| Аксесуари | кронштейни, пробка, повітровідвідник у комплекті з радіатором. |

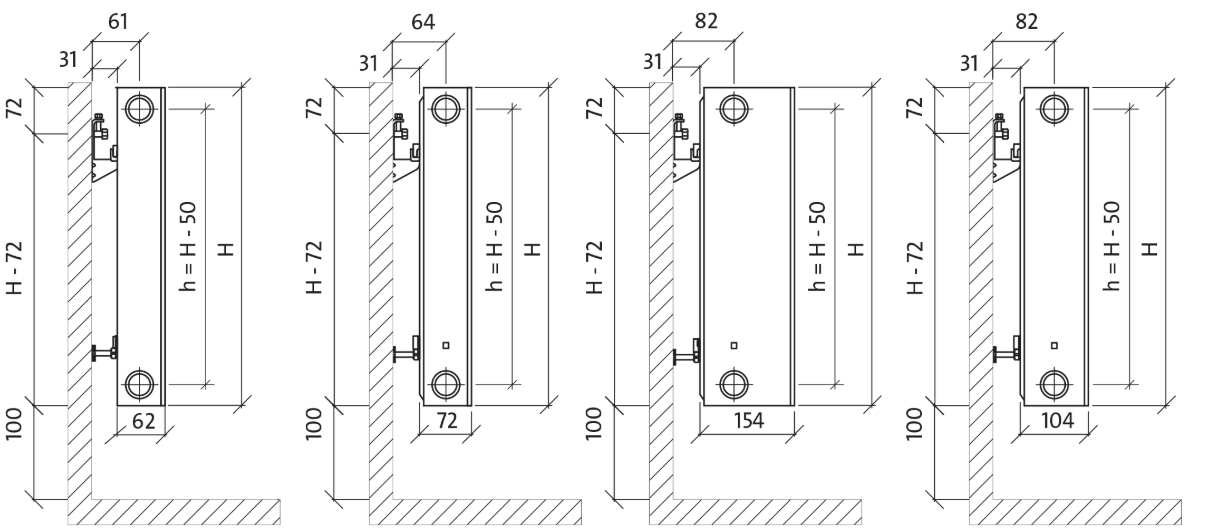

РОЗМІРИ РАДІАТОРІВ
Розміри радіаторів (у міліметрах), де:
H - висота: 300*, 500, 600, 900
L - довжина: 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**
h - відстань між приєднувальними патрубками

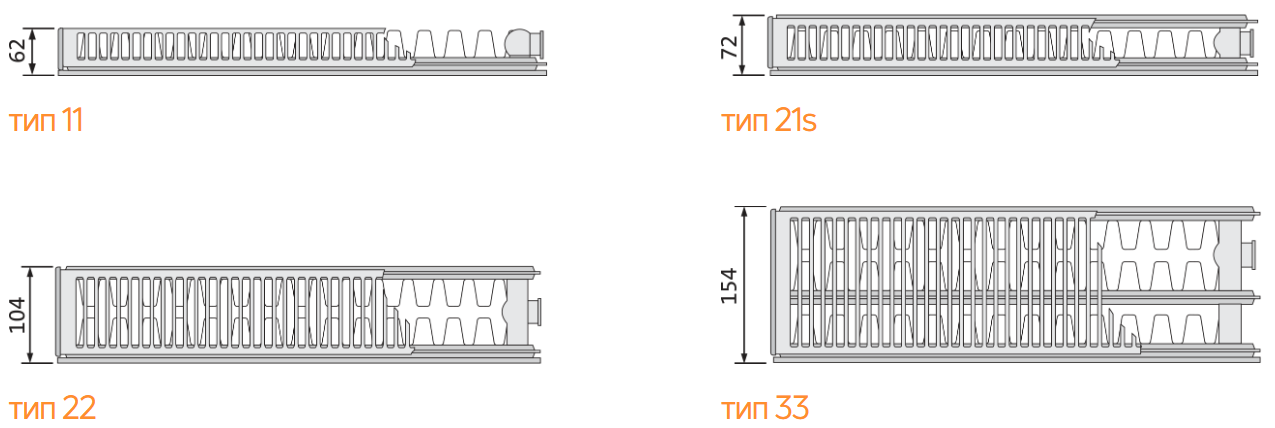

* крім Plan Compact тип 21s
** Всі моделі Plan висотою 900 мм випускаються до довжини 2000 мм включно
СПОСІБ ПІД'ЄДНАННЯ
|
|
|
Одностороннє бокове підключення:Це найпопулярніше рішення, яке дозволяє підключити радіатори як з правої, так і з лівої сторони. Живильна труба повинна бути підключена до верхнього патрубка радіатора, а зворотна до нижнього. Підключення, виконане навпаки, призводить до зменшення теплової потужності радіатора більш ніж на 30%. | Сідловидне підключення:Найчастіше застосовується в радіаторах типу С, коли система ЦО розміщена в підлозі. Також може застосовуватись у радіаторах типу H, а після виймання термостатичного клапана — ще й в радіаторах типу CV i HV. При використанні підключення цього типу теплова потужність радіатора буде приблизно на 10 % нижчою за номінальну. |
 | |

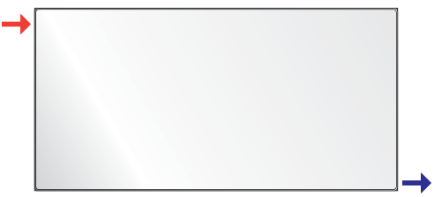

Перехресне підключення:Рекомендується для радіаторів довжиною понад 2000 мм, а також для радіаторів, довжина яких вчетверо перевищує висоту. Живильна труба повинна бути підключена до верхнього правого або лівого патрубка радіатора, а зворотна до протилежного нижнього патрубка. Підключення, виконане навпаки, призводить до зменшення теплової потужності радіатора більш ніж на 30% |
