Балансувальний вентиль Caleffi 130 - є гідравлічним пристроєм, який дозволяє з точністю регулювати витрату теплоносія, що живить термінали системи. Правильне балансування гідравлічних контурів необхідне для забезпечення режиму роботи системи в розрахункових умовах, підвищеного теплового комфорту та низького споживання енергії. Вимірювання витрати проводиться за допомогою пристрою Вентурі, вбудованого всередині корпусу клапана. Цей пристрій гарантує точність регуляції, а також високу практичність застосування під час настроювання.

Технічні характеристики

• Робочі текучі середовища: Вода, розчини з гліколем безпечні, виключені з області застосування директивою 67/548/СЕ
• Максимальний процентний вміст гліколю: 50%
• Максимальний робочий тиск: 16 бар
• Діапазон робочої температури: -20 ÷ 120 ºС
• Точність: ±10%
• Кількість оборотів регуляції: 5
• Підключення: 1/2" ÷2" ВP
• Підключення шанців для вимірювання тиску на корпусі клапана: 1/4" ВP

Матеріали

• Корпус: Сплав з цинком, що не вимивається.
• Кришка: Сплав з цинком, що не вимивається.
• Шток приводу: Сплав з цинком, що не вимивається.
• Затвор: Нержавіюча сталь
• Герметичне сідло: Сплав з цинком, що не вимивається.
• Гідравлічні ущільнювачі: ЕПДМ
• Ущільнювач затвора: PTFE
• Маховик: PA6G30
• Шанці для вимірювання тиску: корпус з латуні з елементами ущільнювача з ЕПДМ

Принцип дії

Балансувальний клапан є гідравлічним пристроєм, який дозволяє регулювати витрату рідини, який проходить через нього. Дія регуляції проводиться при обертанні маховика, який керує переміщенням затвора для регуляції проходу рідини. Витрата контролюється на підставі значення Δр, яке вимірюється за допомогою двох п'єзометричних сполук, відповідно розташованих на самому клапані.

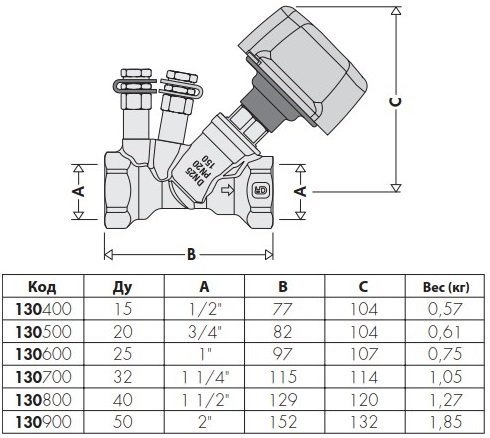

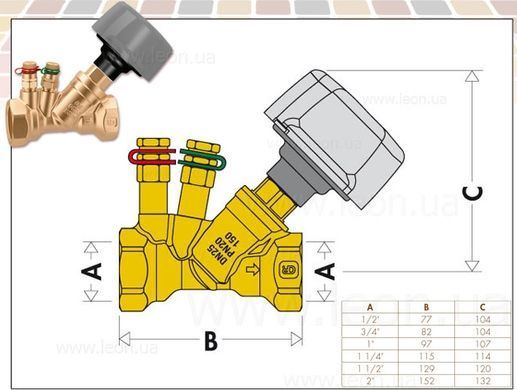

Габаритні розміри
