Серия 4F - это 4-ходовые клапаны с подсоединением к фланцу PN6 для двойного смешивания вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 4F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

• Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
• Широкий выбор размеров вплоть до DN150.
• Долгосрочный и долговечный.
• Совершенная согласованность между клапаном и приводами ESBE.

Рекомендуемая опция

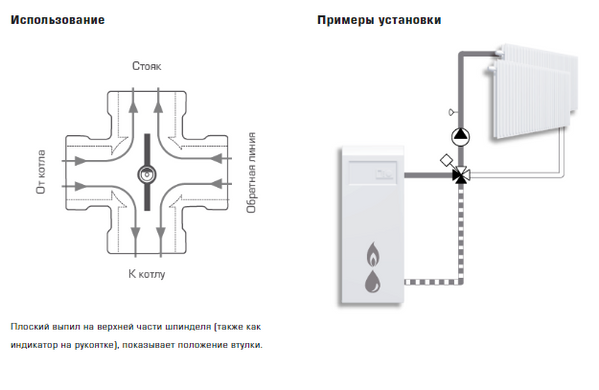

• Отопление
• Комфортного охлаждения

Технические данные

Класс давления:
PN6

Температура теплоносителя:
макс.: +110 °C
мин.: -10 °C

Дифференциальное падение давления:
DN 20–50, макс.: 50 кПа
DN 65-150, макс.: 30 кПа

Утечка при закрытом клапане в % от потока:
макс.:  1.5 %

Диапазон Kv/Kv мин:
100

Соединения:
фланцевое, в соответствии с: EN 1092-2

Материал:
Корпус клапана: литой чугун, EN–JL 1030
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: латунь DZR, CW 602N
Пластина со шкалой DN 20-25: цинк
Пластина со шкалой DN 32-150: литой чугун
Уплотнительные прокладки: EPDM

Cоответствие:
PED 2014/68/EU, статья 4.3
