Привод для 3-х ходовых регулирующих клапанов

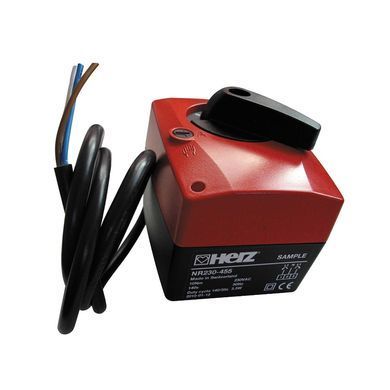

Корпус сделан из двух частей с применением невозгораемого пластика. Нижняя часть черного цвета, верх – красного. Смесительный привод закрепляется на клапане с помощью одного винта. В комплекте с приводом поставляется ограничительный болт - для ограничения угла поворота. Привод можно устанавливать на клапан с поворотами на 90 ̊ относительно его корпуса. Ход привода ограничен углом 90 ̊. При достижении конечных упоров привод отключается и обесточивается.

• Электропривод разработан для применения в стационарных системах отопления, вентиляции и кондиционирования. Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Внимание: Высокое напряжение!
• Устройство может быть установлено только квалифицированным персоналом. При подключении устройства должны быть соблюдены все действующие правила электробезопасности.
• Устройство должно быть защищено от влаги. Не предназначено для применения на открытом воздухе.
• Правильная функция разгрузки натяжения кабеля в корпусе привода должны быть проверена.
• После установки необходимо убедиться в правильности работы привода.
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
• Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.

• Крутящий момент 5Нм
• Номинальное напряжение: AC 230 В
• Управление: 3-х позиционное регулирование.
• Подводящий кабель к мотору: 1 м, 3x0,75 мм2
• Кабель вспомогательного переключателя: 1 м, 3x0,75 мм2
• Парарллельное подключение не возможно
• Крутящий момент: мин. 5Нм (при номинальном напряжении)
• Синхронность ±5%
• Ручная регулировка
• Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе электропривода
• Время полного хода: 140с/90°
• Уровень шума: макс. 35 дБ (A)
• Индикация положения
• Шкала с разметкой: от 0 до 10
• Класс защиты: II (все изолировано)
• Степень защиты: IP40
• Электромагнитная совместимость:CE в соответствии с 89/336/EWG
• Директива по низковольтным системам CE в соответствии с 73/23/EWG
• Принцип действия: Тип 1.B (согласно EN 60730-1)
• Напряжение сигнала позиционирования: 4 кВ (в соответствии с EN 60730-1)
• Степень контроля загрязнения окружающей среды: 3 (в соответствии с EN 60730-1)
• Допустимая температура окружающей среды 0 ... + 50 °C (рабочий цикл 140/35 s)
• Температура транспортируемой среды: + 5 ... + 120 °C (в шаровом кране)
• Температура хранения: – 30 ... + 80°C
• Влажность окружающей среды: 95% отн., без образования конденсата (в соответствии с EN 60730-1)
• Техническое обслуживание: Не требуется
• Вес: 500 г
