Серия R-line - это пластинчатые паяные медью теплообменники, предназначены для работы в охладительных или нагревательных системах как испарители и конденсаторы охлаждающих агентов. Оптимальное формирование каналов обеспечивает эффективное испарение, либо конденсацию агента. Это проверенное решение для тепловых насосов и холодильных агрегатов. Версия RH даёт возможность работы с агентом под давлением до 45 бар. Использование распределительных трубок делает возможным быстрое испарение агента, не допуская его перегрева в наиболее отдаленных от патрубков пластин, что значительно улучшает теплообмен.

 ИСПОЛЬЗОВАНИЕ

• чиллеры;
• генераторы ледяной воды;
• тепловые насосы;
• системы охлаждения специальной конструкции;
• в системах: вентиляционных, технологических, кондиционирования, охладительных, промышленных.

 КОНСТРУКЦИЯ

Пластинчатые паянные теплообменники типа R-line являются проточными, противоточными устройствами. Поверхность теплообмена создают гофрированные трубы из нержавеющей стали, объединенные в пакет при помощи медной пайки. Поток теплообменивающих жидкостей направлен в каждый второй канал, создаваемый нагревательными пластинами. В защитных пластинах помещены патрубки, подводящие и выводящие рабочие жидкости. Теплообменники сделаны из нержавеющей стали и представляют из себя паянную (неразборную конструкцию).

Испарители - охлаждающий агент в двухфазном состоянии попадает в нижний патрубок охлаждающей стороны теплообменника. Проходя через каналы, испаряется полностью, достигая также требуемой степени перегрева. Вода либо гликоль текут в противотоке.

Конденсаторы - горячие пары охлаждающего агента попадают в верхний патрубок охлаждающей стороны теплообменника. Проходя через каналы конденсируются, достигая также определённой степени переохлаждения. Вода либо гликоль текут в противотоке.

 ПРЕИМУЩЕСТВА

• диапазон для охладительной производительности 1-500 кВт;
• сокращение времени реакции системы, благодаря небольшой емкости испарителя и конденсатора;
• высокая эффективность при небольших габаритах устройства;
• система распространения агента DMF, ограничивающая перепады давления и обеспечивающая повышение коэффициента охладительной производительности COP;
• тип RH оптимизирован для холодильного агента R410A.

 ХАРАКТЕРИСТИКИ

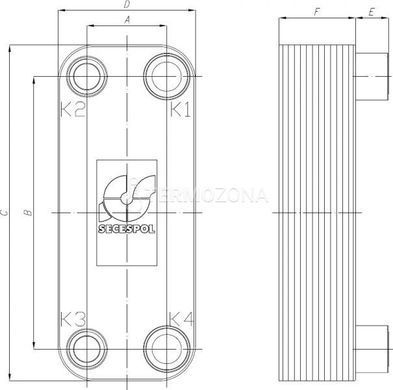

Стандартное расположение соединений:

• K4/K1 – вход/ выход фреона
• K2/K3 – вход/ выход воды или гликоля
