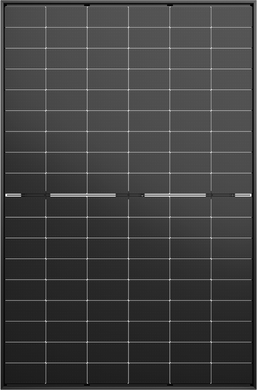

Высокоэффективные солнечные панели

Tiger Neo разработаны для обеспечения оптимальной производительности и долговечности благодаря технологии Tunnel Oxide Passivating Contact (TOPCon).

Компания Jinko успешно внедрила в солнечные элементы TOPCon технологию HOT 3.0 с улучшенной металлизацией (ME), что позволило повысить КПД элементов на 0,5% и уменьшить содержание алюминия на 90%.

Серия Tiger Neo является идеальным решением для жилых, коммерческих и коммунальных объектов, обеспечивая производство энергии, не наносящей вреда климату.

Технологии N-типа

Технология HOT 3.0

Двусторонняя генерация электроэнергии

Имеют более низкий уровень износа LID/LeTID и лучшие характеристики при слабом освещении.

Модули N-типа с технологией HOT 3.0 от JinkoSolar обеспечивают более высокую надежность и эффективность.

Эффективность двустороннего производства электроэнергии повышается при освещении обратной стороны.

Улучшенная механическая нагрузка

Технология SMBB

Гарантия от PID

Сертифицировано на прочность: макс. статическая испытательная нагрузка 6000 Па с передней стороны; макс. статическая испытательная нагрузка 4000 Па с задней стороны

Улучшенное поглощение света и отвод тока для повышения выходной мощности и надежности модуля.

Сводит к минимуму вероятность ухудшения характеристик, вызванного эффектом PID, благодаря оптимизации технологии производства солнечных элементов и контролю качества материалов.

15 Лет

Гарантия на товар

30 Лет

Гарантия на линейное питание

1%

Износ за первый год


0.40%

Ежегодный износ за 30 лет

Технические характеристики

Тип ячейки

Монокристаллический N-типа

Количество ячеек

108（54×2）

Размеры

1961 × 1134 × 30 мм

Вес

27.0 кг

Лобовое стекло

2.0 мм, Антибликовое покрытие

Заднее стекло

2.0 мм, Термоупрочнённое стекло

Рамка

Анодированный алюминиевый сплав

Распределительная коробка

Степень защиты IP68

Класс защиты

Class II

ІЕС Тип

Class C

Тип разъема

JK03M / JK03M2 / Прочее*

Выходные кабели

(с разъёмом)

4.0 мм²

(+): 400 мм , (-): 200 мм или индивидуальная длина

* Модели MC4 и MC4-EVO2 доступны по запросу и при наличии на складе

Конфигурация упаковки

Размеры поддонов

1981 × 1140 × 1249 мм

Детали упаковки (две паллеты = один штабель)

37 шт./поддон, 74 шт./стеллаж, 888 шт./40-футовый контейнер типа HQ

Технические характеристики (STC)

Макс. мощность — Pmax [Вт]

495

500

505

510

515

520

525

Макс. напряжение при макс. мощности — Vmp [В]

33.72

33.95

34.17

34.39

34.62

34.83

35.05

Макс. ток мощности — импульсный [А]

14.68

14.73

14.78

14.83

14.88

14.93

14.98

Напряжение холостого хода — Voc [В]

40.21

40.38

40.55

40.72

40.89

41.06

41.23

Ток короткого замыкания — Isc [А]

15.58

15.63

15.68

15.73

15.78

15.83

15.88

КПД модуля при стандартных условиях [%]

22.26

22.48

22.71

22.93

23.16

23.38

23.61

Диапазон напряжения питания

0 ~ + 3 %

Температурные коэффициенты Pmax

-0.29 %/°C

Температурные коэффициенты Voc

-0.25 %/°C

Температурные коэффициенты потребляемого тока (Isc)

0.045 %/°C

STC: интенсивность солнечного излучения 1000 Вт/м², температура солнечной ячейки 25 °C, AM=1,5

Технические характеристики (BNPI)

Макс. мощность — Pmax [Вт]

545

551

556

562

567

573

578

Макс. напряжение при макс. мощности — Vmp [В]

33.72

33.95

34.17

34.39

34.62

34.83

35.05

Макс. ток мощности — импульсный [А]

16.16

16.22

16.27

16.33

16.38

16.44

16.49

Напряжение в разомкнутой цепи — Voc [В]

40.21

40.38

40.55

40.72

40.89

41.06

41.23

Ток короткого замыкания — Isc [А]

17.15

17.21

17.26

17.32

17.37

17.43

17.48

BNPI: Интенсивность солнечного излучения: спереди 1000 Вт/м², сзади 135 Вт/м², температура солнечной ячейки 25 °C, AM=1,5

Условия эксплуатации

Рабочая температура

-40 °C ~ +70 °C

Макс. напряжение в системе

1500 VDC (IEC)

Макс. номинальный ток предохранителя серии

35 A

Коэффициент двусторонности

ϕVoc: 98±5 %, ϕIsc: 80±5 %, ϕPmax: 80±5 %

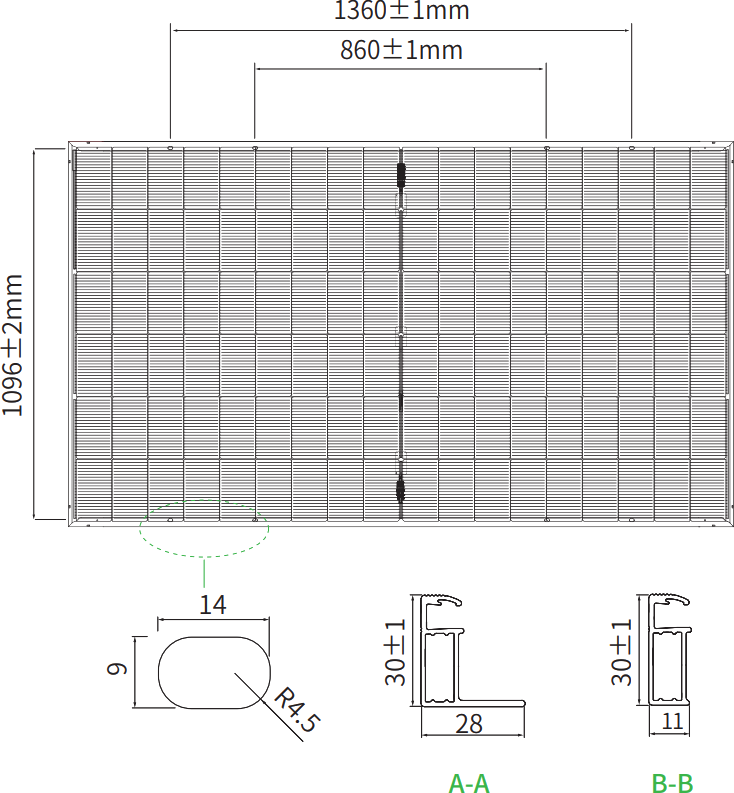

Технические чертежи

Электрические характеристики

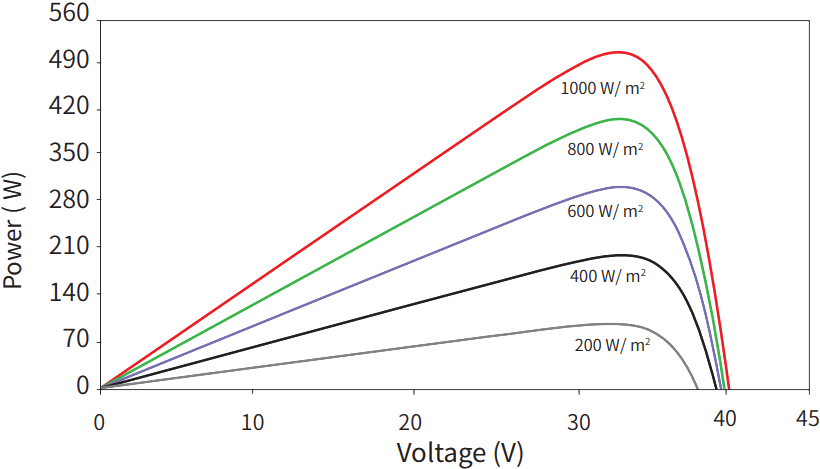

Характеристики мощности-напряжения

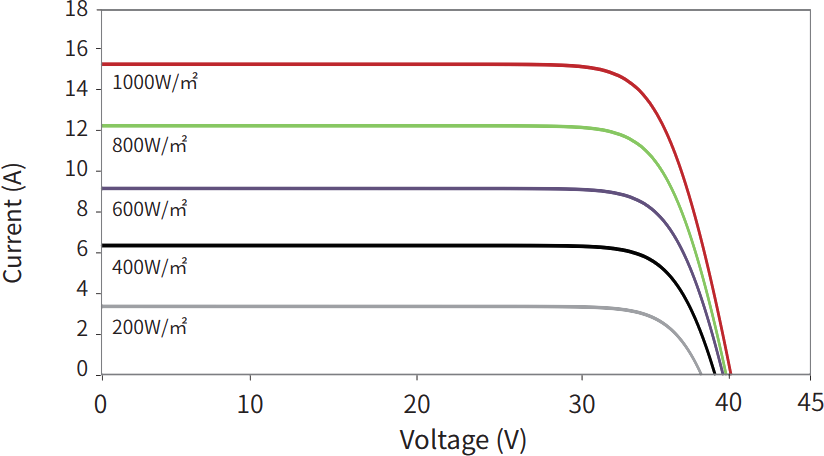

Характеристики ток-напряжение
