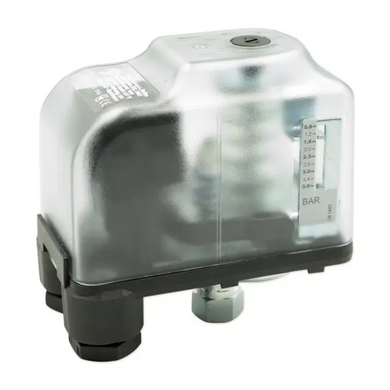

Реле давления Italtecnica PT/12

Реле давления Italtecnika РT/12 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т. п. Рабочей средой систем, в которых используется реле давления серии РT, должна являться вода.

Принцип действия

Реле давления Italtecnika РT/12 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия следующий: при небольшом (менее 1 бар или предварително настроеной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет; при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства. После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Особенности и преимущества

• Реле давления для автоматических станций повышения давления
• Обеспечивают автоматический пуск и остановку электрического насоса, в соответствии с настроенными значениями давления
• Электрические контакты: нормально замкнутые, из сплава меди, с накладкой Ag-Ni
• Мембрана из обрезиненного тканевого материала (резина NBR)
• Гидравлическое соединение 1/4" внутр.резьба выполнено из оцинкованной стали
• Надежно фиксирующие кабельные зажимы
• Максимальная температура окружающей среды: 55 °C
• Класс защиты  IP 44
• Клемная колодка с полностью изолированными рабочими частями

Технические характеристики

Диаграмма настроек

Габаритные размеры

Электрические контакты
