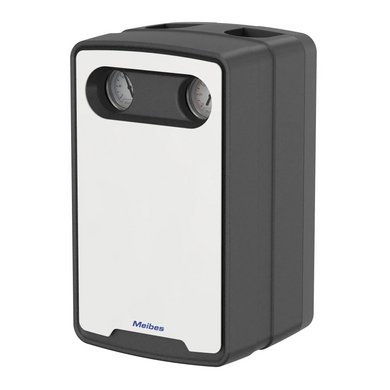

Насосная группа Meibes для теплоснабжения MeiFlow Top S RLB DN32  (со встроенным сервомотором с термостатом)

Область применения Meibes MeiFlow Top S UC-CS

Нерегулируемый (прямой) контур отопления, теплоноситель в котором подается напрямую с температурой источника тепла, и на выходе из которого необходимо сепарировать шлам из теплоносителя (например, в контуре используются стальные радиаторы и/или стояки из стальных труб).
Используется для подключения контура радиаторного отопления, вентиляции, загрузки бака ГВС через спираль косвенного нагрева.

Описание строения группы UC-CS

Обозначения

1. подключение подающей линии потребителя ВР 1'' (Ду 25) или ВР 1 1/4'' (Ду 32);
2. подключение обратной линии потребителя ВР 1'' (Ду 25) или ВР 1 1/4'' (Ду 32);
3. подключение к подающей линии источника НГ НР 1 1/2''.
4. подключение к обратной линии источникаНГ НР 1 1/2''.
5. отсечной шаровый кран с погружным термометром в съемной ручке, штуцером для погружной гильзы (М10), и накидной гайкой 8.
6. отсечной шаровый кран с погружным термометром в съемной ручке и накидной гайкой 10.
7. отсечной шаровый кран с накидной гайкой 8.
8. Накидная гайка для подключения насоса 1 1/2'' (Ду 25) или 2'' (Ду 32).
9. прокладки для монтажа насоса.
10. Накидная гайка на обратной линии 1 1/2''.
11. обратный клапан (внутри шарового крана).
12. никелированный стальной патрубок обратной линии;
13. сепаратор шлама с магнитом Flamco Clean Smart 3/4''.
14. комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
15. крепежная консоль для монтажа насосной группы на стене (держит вес арматурной группы).
16. отверстие для вывода проводов от электрооборудования.Компоненти виготовлені з
17. EPP-теплоизоляция с лазерной структурой.Температурний дисплей [°C]
