Конструкция

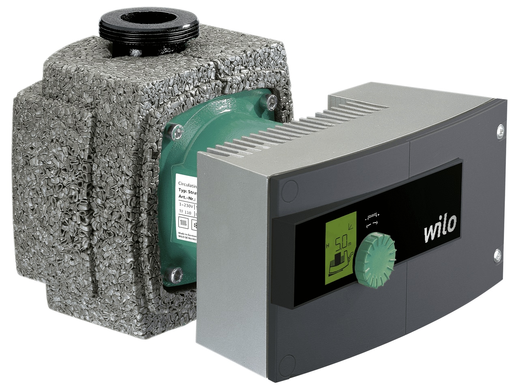

Циркуляционные насосы с мокрым ротором для фланцевого или резьбового соединения с ЕС-двигателем и автоматическим регулированием мощности.

Применение

Системы водяного отопления, установки кондиционирования, закрытые системы охлаждения и промышленные циркуляционные системы.

Режимы работы

• Режим управления (n = constant)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Δp-T для перепада давления в зависимости от температуры (через IR-накопитель, IR-монитор, Modbus, BACnet, LON или CAN с возможностью программирования)
• Q-Limit для ограничения максимального объемного потребления (установка только с помощью IR-накопителя)

Описание

Подключение к сети

1~230 V ±10%, 50/60 Hz

Монтажная длина l0

180 мм

Подключение к трубопроводу

G 2

Подключение к трубопроводу

RP 1 1/2

Данные двигателя

Фаза

1

Подключение к сети

1~230 V, 50/60 Hz

Индекс энергетической эффективности (EEI)

≤0,20

Номинальный ток I_N

0,22 A

Номинальный ток I_N

1,37 A

Номинальная мощность Р2_P2 Номинальная мощность Р2

200 Вт

Минимальное число оборотов n_min

1400 1/min

Максимальное число оборотов n_max

4800 1/min

Потребляемая мощность (мин.)_{P1 min}

12 Вт

Потребляемая мощность_{P1 max}

300 Вт

Класс изоляции

F

Класс защиты

IPX4D

Материалы

Материал

Серый чугун

Рабочее колесо

PPE-GF30

Вал

Нержавеющая сталь

Материал подшипника

металлонасыщенный графит

Подсоединение к трубопроводу

Подсоединение входа

G 2

Подсоединение номинального давления со всасывающей стороны

PN 10

Подсоединение выхода Подсоединение выхода

G 2

Подсоединение номинального давления с напорной стороны

PN 10

Размеры и вес

Длина L

180 мм

Высота H

260 мм

Ширина W

226 мм

Вес брутто около m

7 кг
