Zenner WPD
Промышленный счетчик

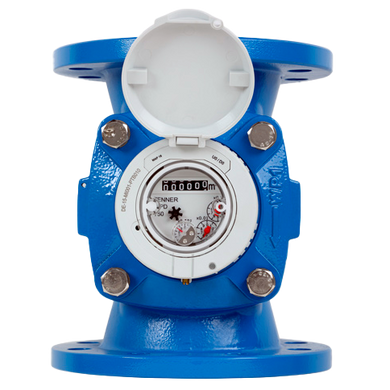

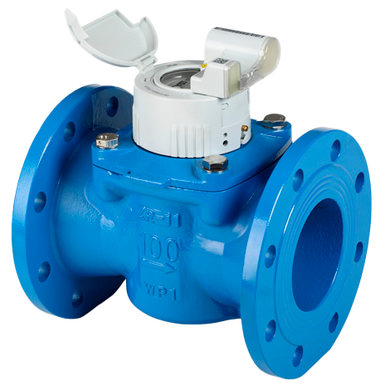

Объемный счетчик воды ZENNER WPD Ду 65 R160 специально сконструирован для измерения высоких расходов с преимущественно постоянным профилем расхода.
Благодаря надежной конструкции WPD может охватывать широкий диапазон измерений и обеспечивать точные результаты измерений в течение длительного периода времени. Таким образом, он охватывает почти все измерительные задачи в сфере снабжения и распределения питьевой воды.
Корпус WPD Ду 65 R160 оптимизирован для потока. Измерительная вставка была заново сконструирована как переменная метрологическая единица, согласно европейскому стандарту MID. В сочетании с современной опорой рабочего колеса можно добиться хорошей линейности и долговременной стабильности кривой погрешности. Прочный медно-стеклянный регистр не является диффузионным и защищен от конденсации. Он также надежно работает в самых тяжелых условиях (например, в затопленных карьерах или шахтах).
- WPD (DN 50 - 150), WPHD (DN 200 - 300)
- Сменный метрологический блок (в соответствии с европейским MID)
- Подготовлен к дистанционному считыванию показаний
- Для измерения больших расходов
- Для горизонтального или вертикального монтажа
- Для холодной воды до 50 °C
Особенности:
- Водонепроницаемый (IP68) герметичный медно-стеклянный счетный механизм
- Низкий пусковой поток, высокая защита от перегрузки
- Широкий диапазон измерения, небольшие потери давления
- Гидравлическая разгрузка подшипников для долговременной стабильности измерений
- Долговременная стабильность измерений
- Входное отверстие, уменьшающее завихрения
- Не требуются прямые входные или выходные участки (U0/D0) согласно OIML R49 и DIN EN14154
- Материалы и покрытия одобрены в соответствии с KTW / W 270
- Счетный механизм сухохода с большим цифровым роликами облегчает процесс считывания
- Для городских служб, коммунального водоснабжения и промышленности
Опции AMR
(автоматизированное считывание показаний счетчиков)
- Возможность дооснащения двумя герконовыми датчиками
- Возможность дооснащения стационарной системой GSM
- Серийно оснащен коммуникационным интерфейсом для:
- Импульсный выход
- Проводной M-Bus
- Радио через Wireless M-Bus в соответствии со стандартом OMS (Открытая Система Измерения)
- Радио через LPWAN (LoRaWAN™, SIGFOX)
Технические характеристики:
|
Номинальный диаметр |
Ду |
мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Номинальный объемный расход |
Q3 |
м³/ч |
25 |
63 |
63 |
100 |
100 |
250 |
400 |
630 |
1000 |
|
Достижимый диапазон измерения |
Q3/Q1 |
R |
200H/50V |
200H/80V |
315H/125V |
315H/200V |
315H/200V |
315H/200V |
160H/125V |
160H/125V |
160H/125V |
|
Стандартный диапазон измерения (1) |
Q3/Q1 |
R |
100H/50V |
160H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
|
Максимальный объемный расход |
Q4 |
м³/ч |
31,25 |
50 |
78,75 |
125 |
125 |
312,5 |
500 |
787 |
1250 |
|
Минимальный объемный расход (2) |
Q1 |
м³/ч |
0,25/0,5 |
0,4/0,64 |
0,63/1,0 |
1,0/1,59 |
1,0/1,60 |
2,5/3,97 |
4,0/6,35 |
6,3/10,0 |
10,0/15,87 |
|
Переходный объемный расход (2) |
Q2 |
м³/ч |
0,4/0,8 |
0,64/1,02 |
1,01/1,61 |
1,6/2,54 |
1,6/2,55 |
4,0/6,35 |
6,4/10,16 |
10,08/16,0 |
16,0/25,4 |
|
Потеря давления при Q3 |
∇p |
бар |
0,10 |
0,16 |
0,10 |
0,16 |
0,16 |
0,10 |
0,10 |
0,10 |
0,10 |
|
Порог чувствительности |
л/ч |
65 |
65 |
110 |
150 |
150 |
350 |
2000 |
2000 |
2000 |
|
|
Диапазон показателей |
min |
л |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
5 |
5 |
5 |
5 |
|
max |
м³ |
999.999 |
999.999 |
999.999 |
999.999 |
999.999 |
999.999x10 |
999.999x10 |
999.999x10 |
999.999x10 |
|
|
Температурный диапазон |
°C |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
|
|
Рабочее давление, макс. |
MAP |
бар |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
Вес импульса |
л/имп. |
100/1000 |
100/1000 |
100/1000 |
100/1000 |
100/1000 |
1000/10.000 |
1000/10.000 |
1000/10.000 |
1000/10.000 |
|
|
Чувствительность профиля потока |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
||
|
Климатические условия (3) |
°C |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
|
|
Номинальный диаметр |
Ду |
мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
дюйм |
2 |
2½ |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
||
|
Высота |
H1 |
мм |
135 |
135 |
143 |
152 |
152 |
183 |
215 |
267 |
250 |
|
Высота |
H2 |
мм |
75 |
85 |
95 |
105 |
115 |
135 |
160 |
193 |
220 |
|
Общая высота прибл. (4) |
H1+H2 |
мм |
210 |
220 |
238 |
257 |
267 |
318 |
375 |
460 |
470 |
|
Высота установки измерительного блока |
H3 |
мм |
230 |
230 |
256 |
266 |
266 |
373 |
460 |
460 |
470 |
|
Строительная длина |
L |
мм |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
Диаметр фланца |
D |
мм |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405/395* |
460/445* |
|
Диаметр окружности под болты |
D1 |
мм |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355/350* |
410/400* |
|
Количество болтов |
шт |
4 |
4 |
8/4* |
8 |
8 |
8 |
12/8* |
12 |
12 |
|
|
Размер болта |
М16 |
М16 |
М16 |
М16 |
М20 |
М20 |
М20 |
М24/М20* |
М24/М20* |
||
|
Диаметр отверстия под болт |
мм |
19 |
19 |
19 |
19 |
23 |
23 |
23 |
28/23 |
28/23 |
|
|
Вес |
кг |
9,1 |
11,8 |
13,4 |
16,9 |
20,1 |
31,5 |
49 |
68 |
105 |
