Коллекторы серии CD

Распределительные коллекторы Luxor изготавливаются из тянутого латунного прутка CW617N со специальным профилем, который подвергается термической обработке для снятия напряжения. Коллекторы изготавливаются и собираются внутри компании с помощью автоматизированных станков и проходят 100 % тестирование в комплекте с аксессуарами, что гарантирует их абсолютную герметичность. Резьба основных соединений соответствует стандарту ISO228. Вторичные контуры подключаются через фитинги в сборе, затягиваются кольцевыми уплотнениями и приклеиваются к коллектору, чтобы не откручиваться в случае демонтажа компрессионного фитинга. Все фитинги и аксессуары Luxor для коллекторов имеют мягкое кольцевое уплотнение и не требуют промежуточного уплотнительного элемента. Рекомендуется затягивать фитинги с максимальным моментом затяжки 60 Нм.

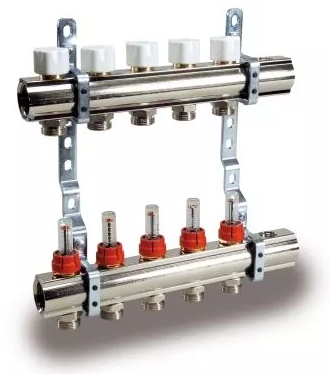

Распределительный коллектор состоит из:

• 1 обратный коллектор с 2 резьбовыми гнездами G1/2 и встроенными вентилями  для автоматической регулировки посредством термоэлектрической головки в комплекте с защитными колпачками
• 1 Коллектор подачи с 2 резьбовыми гнездами G1/2 и с регуляторами – расходомерами
• 2 металлических кронштейна
• Соединения G3/4 eurocono
• Код никелированой отделки 15622711N
• Фиттинги для медных труб TR91/A
• Фиттинги для пластиковых труб TP98
• Фиттинги для многослойных труб TP99

Технические данные

• Максимальное рабочее давление: 10 бар
• Максимальная рабочая температура: 120 °C
• Максимальное дифференциальное давление: 1 бар
• Рабочие жидкости: вода в соответствии с UNI 8065:2019
• Технические данные с термоэлектрическими головками
• Температура жидкости: 0 °C ÷ 100 °C
• Рабочая температура в помещении: 0 °C ÷ 60 °C
• Максимальная относительная влажность (без конденсации): 80%
• Технические данные с регуляторами / расходомерами
• Максимальное рабочее давление: 6 бар
• Максимальная рабочая температура: 70 °C
• Максимальное дифференциальное давление: 1 бар
• Диапазон регулирования расходомера: 0 ÷ 5 л/мин
• Точность регулирования расходомера: ± 10%

Материалы

Коллекторы

• Коллектор: CW 617 N - DW UNI-EN 12165:2016
• Корпус: CW 617 N - DW UNI-EN 12165:2016
• Прокладки: EPDM, отвержденный перекисью

Расходомеры

• Расходомер: Термостойкий пластиковый материал
• Корпус расходомера: CW 614 N - DW UNI-EN 12164:2016
• Пружина: Нержавеющая сталь
• Прокладки: EPDM, отвержденный перекисью
• Термостатический винт
• Винт: CW 614 N - DW UNI-EN 12164:2016
• Стержень: нержавеющая сталь
• Прокладки: EPDM с пероксидным отверждением
• Набивочная прокладка: Тефлон
• Ручка: RAL9016 белый ABS

Запорный щит

• Замковое стекло: CW 614 N - DW UNI-EN 12164:2016
• Прокладки: EPDM, отвержденный перекисью
• Ручка: RAL9016 белый ABS
• Плоская прокладка: Fasit
