Описание Giacominі R557 1" — вых.Ø18 сборный коллекторный узел с обвязкой

Сборный коллекторный узел с обвязкой R557

После установки сборного коллекторного узла Giacominі каждая сборная секция может управляться автоматически. Помните, что хорошо спроектированное напольное отопление дает возможность пользователям экономично использовать тепловую энергию.

Преимущества:

• равномерное распределение температуры;
• гарантирует больший тепловой комфорт по сравнению с традиционными нагревателями;
• долговечность, прочность, коррозионная стойкость;
• встроенная система охлаждения пола.

Благодаря наличию надежных резиновых уплотнений для всех элементах оборудования во время сборки не требуется использование дополнительных.

Коллектор в сборе для систем напольного /потолочного отопления/охлаждения, подключение к высокотемпературному контуру. Смешение с помощью терморегулятора R462L. Возможность балансировки контуров. Возможно автоматическое управление контурами используя R478, R478M, R473, R473M, предварительно демонтировав рукоятки. Для балансировки использовать ключ R558 (в комплекте) или R558N.

Заказываются отдельно:

• термостатический вентиль R401TG или R402TG.
• отсечной клапан R14TG или R15TG.

Не входят в комплект:

• циркуляционный насос и предохранительный термостат K373.

Коллектор необходимо доукомплектовать:

Гайками
	18X(16х2) R179MX024
	18X(17х2) R179MX034
	18X(18х2) R179MX025
	18Х(20х2) R179MX026
Кранами
	Прямой: 3/4" R402X034

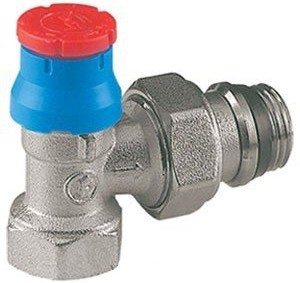

	Угловой: 3/4" R401Х034                        1" R401Х035

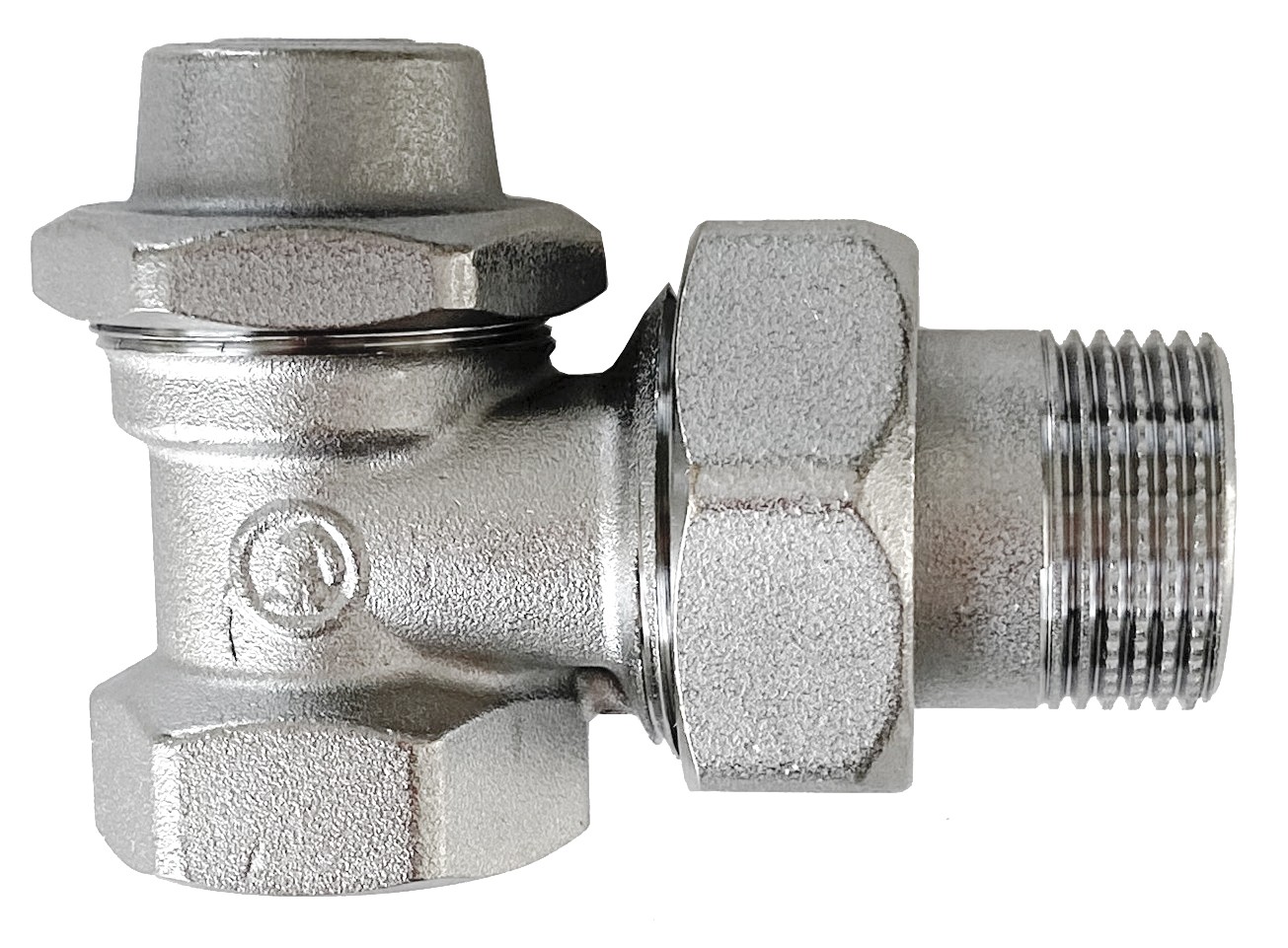

	Отсечной: 3/4" R14X034

Применение

Техника проектирования и инсталляции обогревательных систем в  последние годы претерпела значительные изменения, продиктованные  постоянно растущими потребностями пользователей, которые требуют увеличения степени температурного комфорта, максимально лимитируя при этом расходы на эксплуатацию и обслуживание. Одно из наиболее часто предлагаемых на рынке предложений - это установка смешанного типа, то есть такая система, когда в одном жилом блоке одновременно инсталлируются обогревательные устройства, питаемые высокотемпературной водой и панельные контуры, питаемые низкотемпературной водой.

Сборный узел R557 находит широкое применение в таких системах, в особенности когда размеры установки ограничены и инсталляция электронной подстанции не оправдывает себя, так как она имеет относительно сложную схему регулирования и, при значительных затратах, дает сравнительно небольшую экономию расходов. Узел смешивания и регулирования позволяет распределение теплоносителя под низкой температурой во вторичном контуре с фиксированной точкой; теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить функционирование теплотехники, полотенцесушителей или для аккумулирования горячей воды для сантехнических нужд.

Функционирование

Клапан V и распределитель D представляют собой точки подсоединения  к первичному высокотемпературному контуру. Через клапан поступает поток теплоносителя под температурой 70÷80°С, а из распределителя D поступает в возврат подстанции подача, равная входной подаче из клапана V, но под температурой, равной температуре возврата из установки на излучающих панелях. На клапане смонтирована лимитирующая температуру термостатическая головка Т, имеющая свой диапазон настройки 20÷70°С и оснащенная зондом S, вставленным в верхний коллектор М подачи в установку на излучающих панелях. Поток возврата из установки на излучающих панелях поступает в нижний коллектор R, откуда небольшая часть направляется в распределитель D и, следовательно, в возврат первичного контура, в то время как б льшая часть,  всасываемая насосом Р, возвращается в циркуляцию, перемешавшись с частью высокотемпературного потока теплоносителя, поступающего из клапана V.Настроив термостатическую головку Т на определенную желаемую температуру подачи в установку наизлучающих панелях, достигается соответствующая модуляция клапана V, то есть поступление в узел воды под высокой температурой в зависящем от термической нагрузки объеме,  достаточным для поддержания постоянной температуры подачи.Для избежания проблем нежелательного повышения температуры воды во вторичном контуре в непредвиденных случаях,целесообразно оснастить узел R557 предохранительным термостатом TS, который в опасной ситуации прерывает питание насоса Р. В этом случае вода под высокой температурой, нагнетаемая насосом первичного контура (необходимым для правильного функционирования узла) на входе в клапан V выходит напрямую через распределитель D, не поступая более в циркуляцию в контуре панелей, так как насос Р выключен. Для регулировки отдельных контуров панельной установки, узел оснащен приводами регуляторов термостатического тира А, с дистанционным сенсором или термостатическим сенсором с подсоединением к термостату помещения. Смонтированный на узле дифференциальный клапан VD позволяет избежать скачков давления в результате закрытия приводов.

Габаритные размеры

• Н миним. = 450 мм., с насосом с межосевым расстоянием 130 мм
• Н максим. = 500 мм., с насосом с межосевым расстоянием 180 мм

Если узел оснащен насосом с межосевым расстоянием 130 мм, то он вмещается в металлический корпус R500 соответствующей ширины. Если же он оснащен насосом с межосевым расстоянием 180 мм, который используется только в отдельных и особых случаях, то в металлический корпус узел не вмещается; в этом случае более предпочтителен монтаж в технических помещениях или маскирующий монтаж с добавлением кожуха.
