Распределительные коллекторы Luxor с одним выходом - это компоненты, специально разработанные для того, чтобы при необходимости можно было добавить вторичный контур, их можно было собрать, и сборка всегда производилась в соответствии с уже закрепленными коллекторами посредством контргайки или кольцевого фитинга. Линия включает в себя одиночные коллекторы с клапанами с электронным управлением, защитным экраном и расходомером.

Резьба основных соединений соответствует стандарту ISO228. Вторичные контуры подключаются через фитинги с кольцевыми уплотнениями, собранные и приклеенные к коллектору, чтобы не откручиваться в случае демонтажа компрессионного фитинга. Все фитинги и аксессуары Luxor для коллекторов снабжены мягким кольцевым уплотнением и не требуют промежуточного уплотнительного элемента.

Рекомендуется затягивать фитинги с максимальным моментом затяжки 60 Нм.

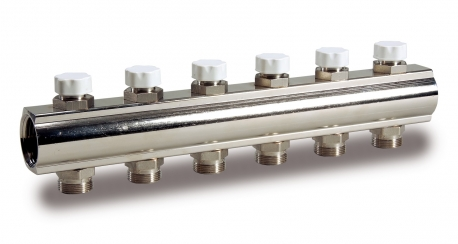

Распределительный коллектор в сборе с отсекающими вентилями

• Соединения G3/4 евроконус
• Код никелированной отделки 15212704N
• Фитинги для медных труб TR91/A
• Фитинги для пластиковых труб TP98
• Фитинги для многослойных труб TP99

Технические данные

• Максимальное рабочее давление: 10 бар
• Максимальная рабочая температура: 120 °C
• Максимальное дифференциальное давление: 1 бар
• Рабочие жидкости: вода в соответствии с UNI 8065:2019
• Технические данные с термоэлектрическими головками
• Температура жидкости: 0 °C ÷ 100 °C
• Рабочая температура в помещении: 0 °C ÷ 60 °C
• Максимальная относительная влажность (без конденсации): 80%
• Технические данные с регулятором / расходомером
• Максимальное рабочее давление: 6 бар
• Максимальная рабочая температура: 70 °C
• Максимальное дифференциальное давление: 1 бар
• Диапазон регулирования расходомера: 0 ÷ 5 л/мин
• Точность регулирования расходомера: ± 10%

Материалы

Коллекторы

• Коллектор: CW 617 N - DW UNI-EN 12165:2016
• Корпус: CW 617 N - DW UNI-EN 12165:2016
• Прокладки: EPDM, отвержденный перекисью

Расходомеры

• Расходомер: Термостойкий пластиковый материал
• Корпус расходомера: CW 614 N - DW UNI-EN 12164:2016
• Пружина: Нержавеющая сталь
• Прокладки: EPDM, отвержденный перекисью

Термостатический винт

• Винт: CW 614 N - DW UNI-EN 12164:2016
• Стержень: нержавеющая сталь
• Прокладки: EPDM с пероксидным отверждением
• Набивочная прокладка: Тефлон
• Ручка: RAL9016 белый ABS

Запорный щит

• Замковое стекло: CW 614 N - DW UNI-EN 12164:2016
• Прокладки: EPDM, отвержденный перекисью
• Ручка: RAL9016 белый ABS
• Плоская прокладка: Fasit
