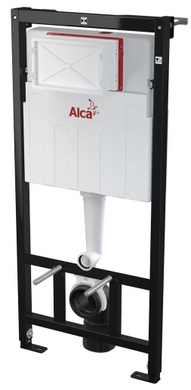

Скрытая система инсталляции AM101/1120 Sádromodul для сухой установки

(для гипсокартона)

Скрытая система инсталляции для сухой установки предназначена для обеспечения надежной и эстетичной установки подвесных унитазов. Эта система разработана с учетом требований к дизайну и функциональности ванных комнат и предоставляет удобные решения для различных строительных ситуаций. Основные области применения включают:

1. Для подвесных унитазов:

Система специально разработана для установки подвесных унитазов, что позволяет максимально экономить пространство в ванной комнате и обеспечивает современный и стильный вид. Подвесной унитаз создает эффект парящей сантехники, что облегчает уборку пола и улучшает гигиенические условия.

2. Для монтажа к несущей стене или в гипсокартонную конструкцию:

Инсталляционная система может быть установлена как на несущие стены, так и на конструкции из гипсокартона, что делает ее универсальным решением для различных типов помещений. Это позволяет гибко подходить к проектированию и реконструкции ванных комнат в зданиях любого типа.

3. Для пола с толщиной стяжки 0-200 мм:

Система совместима с полами, имеющими толщину стяжки от 0 до 200 мм. Это значительно расширяет возможности ее применения и делает возможной установку в различных условиях, независимо от типа и состояния пола.

4. Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм:

Скрытая система инсталляции позволяет устанавливать подвесные унитазы с различными интервалами крепления (180 мм или 230 мм). Это обеспечивает совместимость с широким спектром моделей унитазов и упрощает процесс монтажа, делая его быстрым и удобным.

Технические параметры

Свойства

• Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
• Обозначение центрирования и нивеляции
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной
• Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
• Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG1/2 ", для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды к задней стенке бачка или вверху бачка
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется от 20 до 95 мм
• Монтажная глубина - 125 мм
• Материал несущей конструкции: металл обработанный порошковой краской

Содержание комплекта

1. Бачок с впускным и выпускным механизмом
2. Самонесущая рама
3. Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем Schell 1/2 “– 3/8”
4. Толкатели механизма 2 шт.
5. Монтажный комплект: винт Ø8x60 - 4 шт., дюбель Ø12 - 4 шт.
6. Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
7. Отводное колено из полиэтилена HT90 / 110, PE-HD
8. Прокладка, патрубок полипропилен, манжета
9. Прокладка, патрубок полипропилен, уплотнение патрубка
10. Монтажный комплект крышек для защиты технических отверстий при установке системы
11. Рукав сервисного отверстия двухсоставный, легко укорачивается
