Импульсный выход NK

Одновременно можно подключить до 2 герконов и активный генератор импульсов. Все контактные преобразователи, для которых не требуется собственный источник питания, обозначены пассивными датчиками. Активные датчики обычно приводятся в действие измерительным преобразователем, которому требуется источник питания.

Все наши счетчики типа Woltman могут быть модернизированы активными или пассивными импульсными датчиками без повреждения поверочной пломбы

Герконовый контакт:

Геркон функционирует как пассивный генератор импульсов, поэтому он спроектирован как беспотенциальный замыкающий контакт. Он приводится в действие с помощью магнита, встроенного в счетчик в стандартной комплектации, с частотой, пропорциональной расходу.

Типичные значения импульса составляют 100, 1000 і 10000 л/импульс - в зависимости от размера и монтажного положения счетчика. Геркон не требует собственного источника питания и, следовательно, является идеальным партнером для всего электронного оборудования с питанием от вспомогательных батарей.

Инструкция по установке:

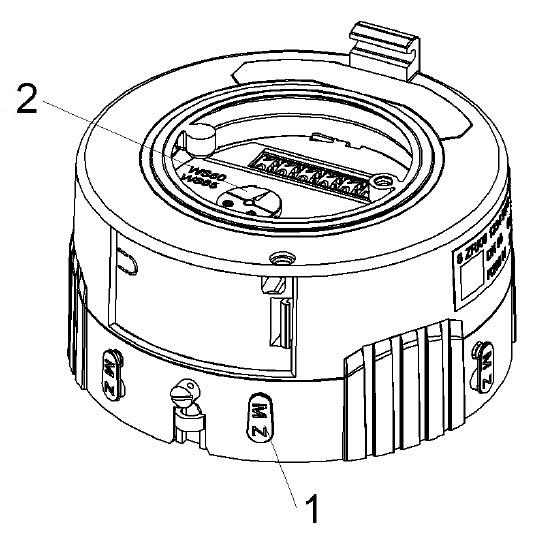

Позиции импульсного датчика и цена импульса

Технические характеристики:

Импульсный датчик оснащен защитой с сопротивлением 47Ω, ¼ W

1. Коричневый
2. Белый

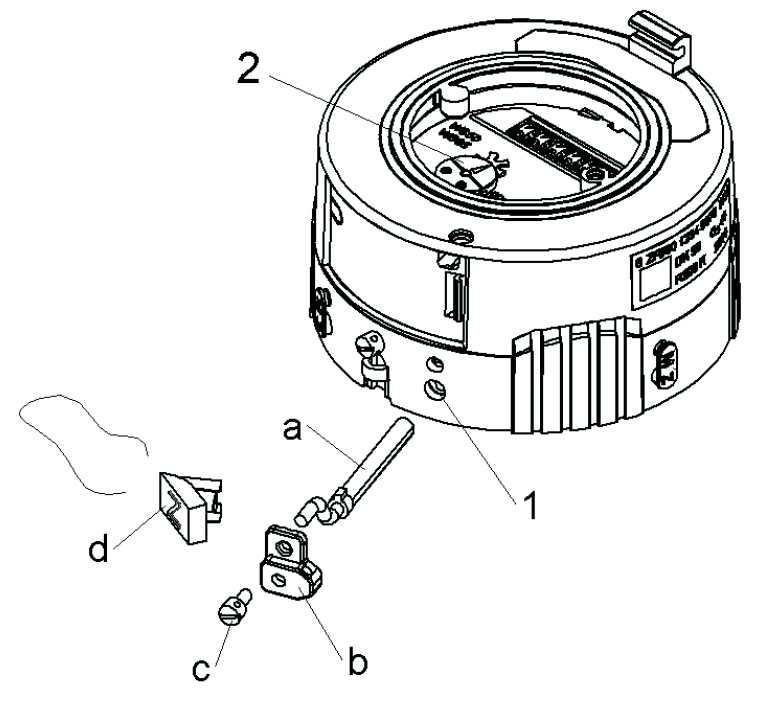

Монтаж импульсного датчика

1. Защитную крышку вставки имп. датчика (позиция 1) удалить.
2. Уже смонтированный датчик, состоящий из частей a и b, ввести в нижнее отверстие до контакта.
3. Датчик закрепить прилагаемым винтом (c).
4. При необходимости запломбировать защитный винт (c) с помощью пломбировочной проволоки и пломбы (d).
