Группа безопасности – это важный елемент системы отопления.
Функции группы безопасности:
- Предотвращает превышение максимально допустимого давления в системе.
- Обеспечивает выпуск воздуха, скапливающегося в верхних точках системы.
- Позволяет контролировать давление в системе отопления.
Монтаж:
- Установите группу безопасности вертикально, чтобы обеспечить правильную работу воздухоотводчика.
- Используйте соответствующие фитинги и уплотнители для герметичного соединения.
Пример монтажа:
Между котлом и группой безопасности не должно быть дополнительной запорной арматуры.

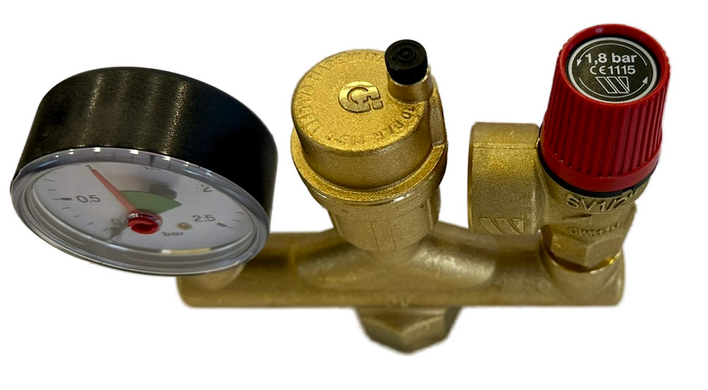

Группа поставляется отдельнными комплектующими и предназначена для напольных котлов. В набор входит корпус, который изготовлен из латуни. На этот корпус монтируются: подрывной клапан, воздухоотводчик, и манометр.
Для упаковки резьбовых соеденений группы рекомендуется использовать ФУМ ленту либо сантехническую нить.
При выходе из строя одной из комплектующих группы, ее можно заменить.
Комплектующие:
• Воздухоотводчик автоматический вертикальный ROBOCAL Ø3/8" CALEFFI (502630) (Италия)
• Клапан предохранительный 1/2"х3/4"ВВ 1,8 бар WATTS SV (Германия)
• Корпус группы безопасности котла (трезубец) Rp 1" х 1/2" х 3/8" х 3/8" Oventrop (Германия)
• Манометр Ø63 0-2,5 бар 3/8" Watts радиальный (нижний выход) (Германия)
Все комплектующие группы безопасности можно купить отдельно в разобранном состоянии
Характеристики воздухоотводчика:
Автоматические воздухоотводчики служат для удаления остатков воздуха, находящихся внутри систем отопления и охлаждения, без необходимости ручного вмешательства. Таким образом предотвращаются нежелательные явления, такие как шум, износ устройств, присутствующих в контурах, и сниженная производительность отопительных приборов.
|
|
|
Макс. рабочее давление: 10 бар
Макс. давление нагнетания: 6 бар
Макс. рабочая температура: 115 °C
Материалы:
|
Корпус и крышка |
латунь EN 12165 CW617N |
|
Поплавок |
ПП |
|
Затвор |
силиконовая резина |
|
Пружина |
нержавеющая сталь EN 10270-3/1.4310 NS (AISI 302) |
|
Уплотнение |
ЭПДМ |
|
Уплотнение отсечного крана |
PTFE |

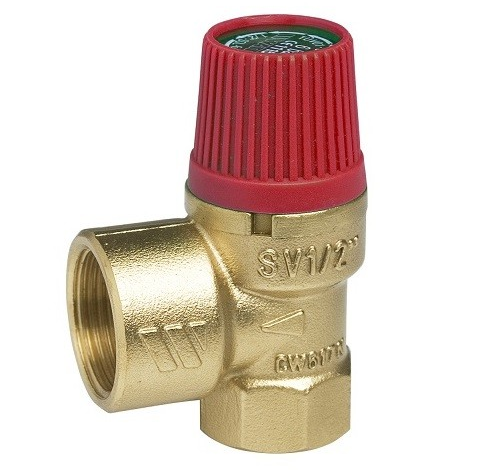

Характеристики предохранительного клапана:
Предохранительный клапан безопасности — это аварийный клапан, срабатывающий в случае аварийного роста давления в системе отопления сверх указанного значения давления (бар). В случае возникновения аварийной ситуации происходит сброс лишней жидкости теплоносителя из системы отопления в дренаж. Клапан обезпечивает безприпятственный отвод дренажа.
|
|
Корпус из латуни CW617N. Размер резьбы (в дюймах) - 1/2x3/4 Пластмассовый колпачок для ручного сброса. Рн - 1,8 бар Рабочая температура от -10° до +110°C. Возможно использование с антифризом (гликоль) до 50% |
Характеристики манометра:
|
|
Манометры предназначены для измерения давления в газообразных и жидких, не сильно вязких и не кристаллизующихся измеряемых средах, неагрессивных по отношению к медным сплавам в системах отопления, водоснабжения и охлаждения. Манометры оснащены красной указательной стрелкой. |
|
Диаметр корпуса |
Ø63 мм |
|
Степень защиты |
IP31 |
|
Резьба |
3/8 |
|
Диапазон измерения давления |
0-2.5 бар |
