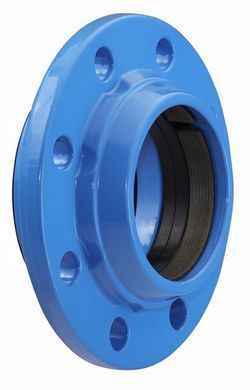

Особенности модели

• Для стальных труб согласно EN 10220
• Размеры фланца соответствуют EN 1092-2, отверстия согласно EN 1092-2
  • PN 10 - стандарт;
  • PN 16 DN 200 - DN 250 указать при заказе. Другие стандарты по запросу
• Фиксация и герметизация одновременно
• Меры, необходимые для поглощения осевой силы например при повороте трубопровода, такие как использование дополнительных креплений, резьбовых соединений, опор и т.д. не нужны. Это соединение можно в любой момент легко демонтировать

Инструкции по монтажу

Надеть на трубу фланец с манжетой и упорное кольцо, сместить фланец в сборе к контрфланцу, при этом упорное кольцо с уплотнением должно выступать за конец трубы прибл. на 10 мм, выполнить соединение путем многократной затяжки болтов крест-накрест. Преимуществом этого фланца является также возможность компенсации промежутка между трубами в случае если они, например, косо срезаны. Соединив этот фланец с ответным фланцем, этот зазор будет закрыт.

Материал | Технические особенности

• Фланец из высокопрочного чугуна, с эпоксидным покрытием
• Фиксирующее кольцо из закаленной стали
• Резиновая манжета из эластомера
• Упорное кольцо из высокопрочного чугуна, с эпоксидным покрытием
• Уплотнение из эластомера
