Описание Электротермический сервопривод нормально открытый Watts 22CX230NA2

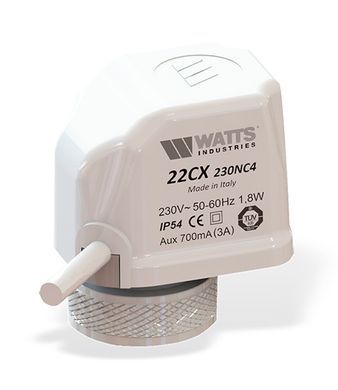

Электротермический сервопривод нормально открытый Watts 22CX230NA2

Электротермические сервоприводы серии 22CX предназначены для управления клапанами. Клапаны для фанкойлов Watts серий 2131, 3131, 4131, коллекторные регулирующие клапаны WATTS с замыкающим размером 11.8 мм.

Компания WATTS предлагает следующие варианты исполнения сервоприводов:

НО (нормально открытые)
НЗ (нормально закрытые)
с 2-жильным или 4-жильным кабелем (с вспомогательным выключателем)
230В или 24В переменного тока

Простой монтаж при помощи накидной гайки M30 x 1.5.

Назначение

Сервоприводы 22СХ применяются в системах отопления, охлаждения и кондиционирования. Каждому номинальному электропитанию 230В и 24В соответствуют два типа исполнения сервоприводов: нормально открытые и нормально закрытые. Электротермический сервопривод применяется с регуляторами с двухточечным управлением. Наиболее обширной областью применения является управление температурными зонами в системах напольного отопления совместно с комнатными термостатами WATTS серий Belux, ВТ, WFHT и Milux.

Принцип действия

При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагревательный элемент (PTC) нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана. Сервоприводы с 4-жильным проводом имеют вспомогательный выключатель с нормально открытым контактом, который может быть использован для подключения или передачи управляющего сигнала на другие приборы (насос и т. д.). Когда сервопривод открыт, контакт выключателя замыкается. При подключении к приборам с большей потребляемой мощностью, чем у дополнительного контакта сервопривода, используйте дополнительное реле. По цвету флажкового индикатора в смотровом окошке сервопривода 22CX можно определить положение сервопривода (клапана).

Красный флажок индикатора = сервопривод закрыт.

Черный флажок индикатора = сервопривод открыт.

Конструкция

Технические характеристики

Монтаж

Снимите колпачок клапана.
Установите сервопривод на клапан и руками зафиксируйте резьбовое кольцо на корпусе клапана. Запрещается использовать при монтаже ключ или другой монтажный инструмент.
Произведите электрические подключения.

Внимание: Запрещается открывать корпус сервопривода также в с случае его выхода из строя. Опасно для жизни. Вышедшие из строя сервоприводы подлежат замене.

Внимание: Степень защиты IP54 позволяет монтировать сервоприводы в горизонтальном и вертикальном положении.

Схема электроподключения

Габаритные размеры
