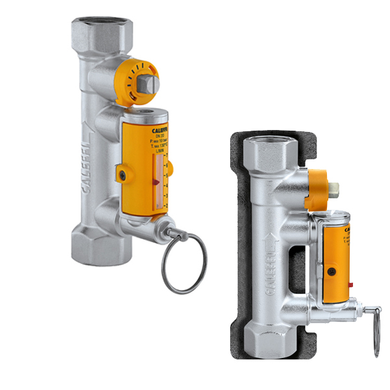

Балансировочный клапан с расходомером для гелиосистем серии 258

Функция

Балансировочный клапан представляет собой гидравлическое устройство, которое точно регулирует расход теплоносителя, подаваемого в различные контуры гелиосистем.

Эта конкретная серия клапанов оснащена расходомером для прямого считывания регулируемого расхода. Расходомер, размещенный в байпасном контуре на корпусе клапана и который может быть отключен во время нормальной работы, позволяет быстро и легко балансировать контуры без использования дифференциальных манометров или диаграмм. Балансировочный клапан оснащен предварительно отформованной горячей изоляцией корпуса для обеспечения идеальных тепловых характеристик.

Эта конкретная серия клапанов была специально разработана для работы с растворами гликоля при высоких температурах, типичных условиях солнечных тепловых систем.


Технические характеристики

Материалы

• Клапан
  • Корпус: латунь EN 12165 CW617N, хромированная
  • Шар: латунь EN 12164 CW614N
  • Шток управления шаром: латунь EN 12164 CW614N, хромированная
  • Седло шарового уплотнения: высокопрочный полимер
  • Направляющая штока управления: высокопрочный полимер
  • Уплотнения: эластомер с высоким сопротивлением
• Расходомер
  • Корпус: латунь EN 12165 CW617N, хромированная
  • Головка: латунь EN 12164 CW614N
  • Стержень обтюратора: латунь EN 12164 CW614N, хромированная
  • Пружины: нержавеющая сталь
  • Уплотнения: эластомер с высоким сопротивлением
  • Поплавок расходомера: полимер с высоким сопротивлением
  • Крышка индикатора: высокопрочный полимер

Производительность

• Среда: вода, растворы гликоля
• Максимум. процент гликоля: 50%
• Максимум. рабочее давление: 10 бар
• Диапазон рабочих температур: -30–130°C
• Единица измерения шкалы расхода: л/мин
• Точность: ±10%
• Угол поворота штока управления: 90°
• Рабочий ключ: 9 мм
• Резьбовые соединения: 3/4” и 1” IG

Изоляция

• Материал: расширенный PE-X с закрытыми порами
• Толщина: 10 мм

Плотность:

• внутренняя часть: 30 кг/м3
• внешняя часть: 50 кг/м3

Теплопроводность (DIN 52612):

• при 0°C: 0,038 Вт/(м·K)
• при 40°C: 0,045 Вт/(м·K)

• Коэффициент сопротивления водяному пару (DIN 52615): > 1.300
• Диапазон рабочих температур: 0–100°C
• Реакция на огонь (DIN 4102): класс B2
