Применение: Поворотные смесительные 3-х ходовые клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, водяного теплого пола и другие системы).

Описание: Поворотные смесительные 3-х ходовые клапаны обычно используются как смесительные, но также могут использоваться и как разделительные. Возвратные смесительные клапаны могут использоваться в трубопроводах, транспортирующих жидкость, неагрессивную к материалам клапана: вода, теплоноситель на основе гликоля с присадками, которые нейтрализуют растворенный кислород. Максимальное содержание гликоля составляет до 50%.
Управление клапаном может производиться как вручную, так и автоматически – с помощью электропривода. Все уплотнительные кольца изготовлены из синтетического эластомера (этилен-пропиленовый каучук, ЕРБМ).
Клапан не обеспечивает герметичного перекрытия потока и не является запорным!

Рекомендуется применять в комплекте с приводом Tervix Pro Line AZOG (Арт. №203410).

Принцип работы: Трехходовой клапан может выполнять функции смешения или разделения потоков. При повороте заслонки в одну сторону будет постепенно открываться проход для теплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешанной рабочей жидкости (потока к нагревателю) при почти постоянной скорости потока, соответственно при повороте заслонки в другую сторону, проход для теплой жидкости будет закрываться, а для холодной (обратной) открываться.
Необходимая температура в системе достигается с помощью добавления необходимого количества поступающей из обратного трубопровода жидкости и подается в котл.

Выбор размера клапана: Каждый клапан имеет свою пропускную способность (Kvs), зная которую можно определить, какого именно размера клапан необходим для вашей системы. Диапазон потери давления должен быть в пределах 3–15 кПа (0,03–0,15 бар). Если в этот диапазон перепада давления попадают два клапана, то выбирают клапан с меньшей пропускной способностью. Для радиаторных систем отопления обычно используется Δt = 200С, а для систем напольного отопления Δt = 50С. При добавлении гликоля в теплоноситель (воду) увеличивается вязкость и изменяется теплоемкость данного теплоносителя, что тоже необходимо учитывать при выборе клапана. Если содержание гликоля 30-50%, следует выбрать клапан с большим (на один уровень) Kvs. Низшее содержание гликоля не влияет на работу клапана.

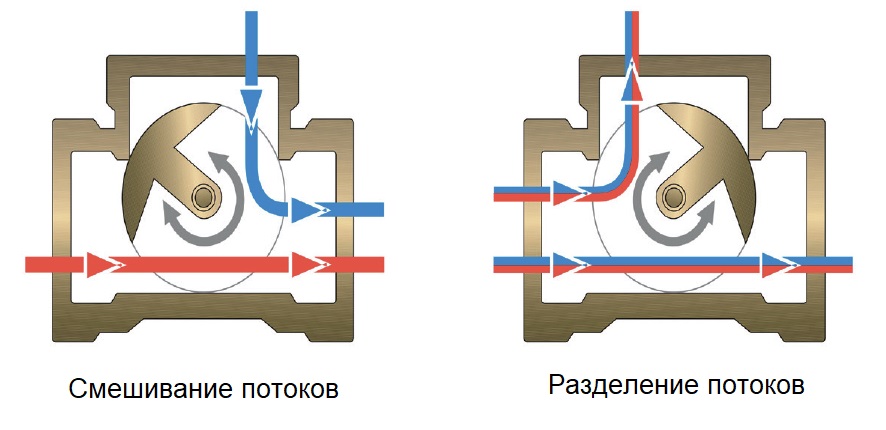

Схема работы 3-х ходового клапана
