Hunter I-60 був розроблений для забезпечення систем низького тиску з великою дальністю дії. Це прекрасне нововведення зупиняє такі об'єкти, як муніципалітети, міські парки або громадські спортивні комплекси, від використання дорогих насосів і великих труб, необхідних для підвищення тиску.

Основне використання роторного зрошувача Hunter I-60-ADS - великі заміські будинки та муніципальні об'єкти, максимальний радіус 20,4 метра. Роторний зрошувач для автоматичного поливу Hunter I-60-ADS, є відмінним рішенням за свою ціну. Висота висувної штанги з нержавіючої сталі роторного дочувачів для поливу Hunter I-60-ADS 10 см. Дуже зручно те, що ротор для автополиву Hunter I-60-ADS оснащений верхнім регулюванням сектора поливу і оснащений запірним клапаном.

Особливості

• Міцний поворотний механізм
• Штанга з нержавіючої сталі
• Змащування водою зубчастої передачі
• Автоматичне повернення до заданого сектору поливу
• Заводське гумове покриття
• Верхнє регулювання сектора поливу
• Механізм швидкої перевірки встановленого сектора поливу
• Стандартне сопло заводської установки: #13
• Сектор поливу: 40-360º
• Кількість сопел: 6

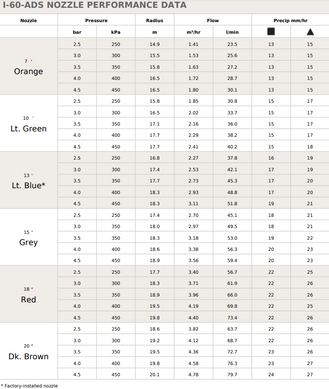

• Моделі сопел: #7 - #20

Технічні характеристики

• Радіус: 14,9 - 20,4 м
• Витрата: 1,41 - 4,87 м3/год; 23,5 - 81,2 л/хв
• Рекомендований тиск: 2,5 - 4,5 бар; 250 - 450 кПа
• Робочий тиск: 2,8 - 7 бар; 280 - 700 кПа
• Норма поливу: приблизно 10 мм/год
• Кут траєкторії струменя: 25º

Габаритні розміри

• Загальна висота: 21 см
• Висота висувної штанги: 10 см
• Діаметр штанги: 5 см
• Діаметр вхідного отвору: 1"

Підготовка до встановлення
Відкрутіть кришку корпусу з корпусу дощувальної машини. Зніміть кришку корпусу. Використовуючи ключ на кінці
Hunter, потягніть за блок стояка, щоб зняти його з корпусу.
Зніміть сітчастий фільтр. Помістіть нижній кінець стояка в зборі в основу інструменту для обслуговування стояка, артикул
279100. Притисніть металеву планку інструмента до пружини стояка. Продовжуйте стискати пружину, доки
планка не увійде в прорізи в основі інструменту. Поверніть планку, щоб вона увійшла в зачеплення з основою інструменту, таким чином утримуючи пружину в натягнутому стані.

Сопло утримується в корпусі форсунки за допомогою стопорного гвинта. Щоб зняти насадку, спочатку
посуньте штифти розсіювача в крайнє ліве положення, з точки зору глядача, за чорну обмежувальну планку

Механізм регулювання дуги
Усі регульовані дугові спринклери I-60-ADS попередньо налаштовані на кут приблизно 180°. Спринклери можна регулювати з увімкненою або вимкненою водою. Рекомендується виконати первинне регулювання перед установкою.

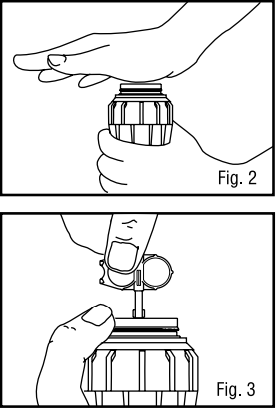

1. Долонею поверніть башточку розпилювача проти годинникової стрілки до лівого упору, щоб завершити будь-який перерваний цикл обертання
2. Поверніть решітку насадки за годинниковою стрілкою до правого упору. Це фіксована сторона дуги. Револьверна головка форсунки повинна утримуватися в цьому положенні для всіх регулювань дуги.

Щоб збільшити дугу:

1. Вставте ключовий кінець гайкового ключа Hunter в гніздо для регулювання

2. Утримуючи револьверну головку сопла в правому положенні, поверніть ключ за годинниковою стрілкою. Кожен поворот ключа на 360° збільшує дугу на 45°.
3. Налаштуйте будь-яку дугу в діапазоні 40°-360°.
4. Ключ перестане обертатися, або буде чути скреготливий звук, коли буде досягнута максимальна дуга (360°).
