Електропривід з плавним регулюванням для управління повітряними заслінками, виконуючими охоронними функціями в системах вентиляції і кондиціонування повітря будівель.
• Для управління повітряними заслінками площею приблиз. до: 3,0 м2
• Крутливий момент: 15”Нм
• Номінальна напруга: 24 В~/=
• Управління : 0…10 B=
• Зворотний зв'язок: 2…10 В =
Електричні параметри
|
Номінальна напруга |
24 В~ 50/60 Гц, 24 В= |
|
Діапазон номінальної напруги |
19,2…28,8 В~; 21,6…26,4 В= |
|
Розрахункова потужність |
10 ВА |
|
Потужність: під час обертання |
6 Вт |
|
Потужність: у стані спокою |
|
|
З'єднувальний кабель |
Довжина 1 м , 4 х 0.75 мм2 |
|
Керуючий сигнал |
0…10 В= при вх. супротив 100 кОм (0,1 мА) |
|
Робочий діапазон |
2…10 В= |
|
Напруга зр. зв'язку U |
2…10 В= (макс. 0,5 мА) для кута 0…100 % |
Функціональні дані
|
Обертаючий момент: двигун |
мін. 15 Нм при номінальній напрузі |
|
пружина |
мін. 15 Нм |
|
Рівність ходу |
±5% |
|
Напрямок обертання: двигун |
Вибирається перемикачем L/R |
|
Напрямок обертання: пружина |
Вибирається установкою L/R |
|
Кут повороту |
Макс. 95° , ( налаштовується 26 ...95% за допомогою механічного упору) |
|
Час повороту: двигун |
150 с |
|
Час повороту: пружина |
<16 с |
|
Рівень шуму: двигун |
Макс. 45 дБ |
|
Рівень шуму: пружина |
≈ 62 дБ |
Безпека
|
Клас захисту |
III (для низьких напруг) |
|
Ступінь захисту корпусу |
IP54 |
|
Температура навколишнього середовища |
-30 ° ... +50 °C |
|
Температура зберігання |
-40 ° ... +80 °C |
|
Технічне обслуговування |
Не вимагається |

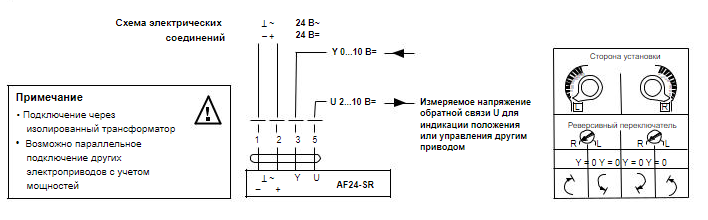

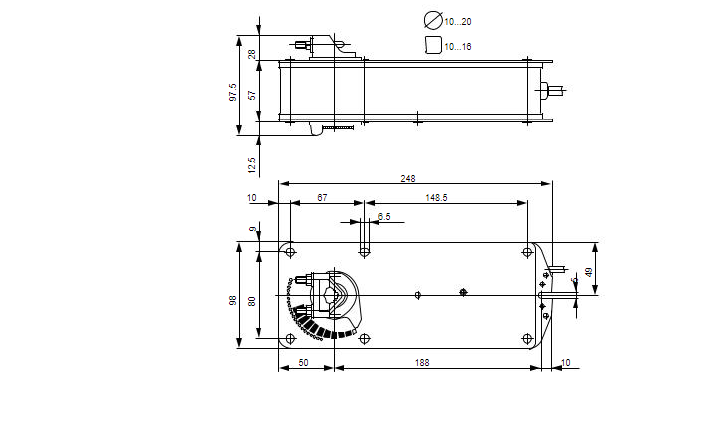

Розміри / вага
|
Розміри |
Див. на наст. ст. |
|
Вага |
≈ 2700 г |
• Не дозволяється застосування електроприводу в областях, вихідні за рамки вказані в специфікації, особливо для застосування на повітряних суднах.
• Пристрій може бути розкрито тільки на заводі-виробнику. Воно, не містить, частин, які можуть бути, перевстановлені, або відремонтовані, експлуатаційними службами.
• Кабель не може бути від'єднаний від пристрої.
• При розрахунку крутного моменту необхідно враховувати дані виробника виробника (площа, поперечного перетину, конструкцію, об'єкт, установки), а
• Пристрій міст електричні і електронні компоненти, в зв'язку з неприпустимою утилізацією разом з побутовими відходами. Необхідно дотримуватися всі діючі правила і інструкції, що відносяться к даній конкретній місцевості.
Особливості виробу
|
Принцип дії |
При переміщенні приводу в нормальне робоче положення зводиться зворотна пружина. |
|
Проста установка |
Проста установка безпосередньо на вал заслінки за допомогою універсального захоплення, забезпечується фіксатором, що запобігає обертанню корпусу електропривода. |
|
Висока функціональна надійність |
Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і зупиняється автоматично при досягненні кінцевих положень. |
|
Електричні пристрої |
SG…24 позиціонери. |
|
Електричні пристрої |
Можлива модель без ручного взводу пружини AFR24-SR, а також модель із двома вбудованими перемикачами AF24-SR-S. |
