InfiniSolar V IV - це оновлена версія третього покоління InfiniSolar V.

Оснащений 4,3-дюймовим кольоровим РК-дисплеєм, сенсорною кнопкою і налаштовуваним світлодіодним кільцем стану з RGB-підсвічуванням.

Підтримує високий діапазон PV-напруг, що полегшить встановлення PV-систем. Крім того, функція незалежності від батареї забезпечить роботу інвертора незалежно від того, підключена батарея чи ні.

Пропонуємо функцію паралельної роботи до 9 одиниць для 3,6 кВт та 5,6 кВт. Це забезпечує високу гнучкість для майбутнього розширення потужності.

RGB- підсвічування для різних режимів роботи

МОДЕЛЬ

InfiniSolar V 4 6KW

ФАЗА

1-фазний вхід / 1-фазний вихід

МАКСИМАЛЬНА ВХІДНА ПОТУЖНІСТЬ PV

6000W

НОМІНАЛЬНА ВИХІДНА ПОТУЖНІСТЬ

6000W

МАКСИМАЛЬНА ПОТУЖНІСТЬ ЗАРЯДУ

6000W

РЕЖИМ РОБОТИ З МЕРЕЖЕЮ

PV-ВХІД (ПОСТІЙНИЙ СТРУМ)

Номінальна напруга постійного струму / Максимальна напруга постійного струму

360 VDC / 500 VDC

Пускова напруга / Початкова напруга живлення

120VDC / 150 VDC

Діапазон напруги MPP

120 VDC ~ 430 VDC

Кількість трекерів MPP / Максимальний вхідний струм

1 / 27A

ВИХІД В МЕРЕЖУ (ЗМІННИЙ СТРУМ)

Номінальна вихідна напруга

220/230/240 VAC

Діапазон вихідної напруги

184 - 264,5 В змінного струму або 195,5 - 253 В змінного струму (на вибір)

Номінальний вихідний струм

26.1A

Коефіцієнт потужності

> 0.9

ЕФЕКТИВНІСТЬ

Максимальна ефективність перетворення (DC/AC)

95%

РЕЖИМ АВТОНОМНОЇ РОБОТИ

ВХІД ЗМІННОГО СТРУМУ

Напруга запуску змінного струму / напруга автоматичного перезапуску

120 - 140 VAC / 180 VAC

Допустимий діапазон вхідної напруги

90 - 280 VAC or 170 - 280 VAC

Максимальний вхідний струм змінного струму

40 A

PV ВХІД (ПОСТІЙНИЙ СТРУМ)

Максимальна напруга постійного струму

500 VDC

Діапазон напруги MPP

120 VDC ~ 430 VDC

Кількість трекерів MPP / максимальний вхідний струм

1 / 27 A

ВИХІД В РЕЖИМІ АКУМУЛЯТОРА (ЗМІННИЙ СТРУМ)

Номінальна вихідна напруга

220/230/240 VAC

Форма вихідного сигналу

Чиста синусоїда

Коефіцієнт корисної дії (постійний струм - змінний струм)

93%

РЕЖИМ ГІБРИДНОЇ РОБОТИ

PV-ВХІД (ПОСТІЙНИЙ СТРУМ)

Номінальна напруга постійного струму / Максимальна напруга постійного струму

360 VDC / 500 VDC

Пускова напруга / Початкова напруга живлення

120VDC / 150 VDC

Діапазон напруги MPP

120 VDC ~ 430 VDC

Кількість трекерів MPP / Максимальний вхідний струм

1 / 27A

ВИХІД В МЕРЕЖУ (ЗМІННИЙ СТРУМ)

Номінальна вихідна напруга

220/230/240 VAC

Діапазон вихідної напруги

184 - 264,5 В змінного струму або 195,5 - 253 В змінного струму (на вибір)

Номінальний вихідний струм

26.1A

ВХІД ЗМІННОГО СТРУМУ

Напруга запуску змінного струму / напруга автоматичного перезапуску

120 - 140 VAC / 180 VAC

Допустимий діапазон вхідної напруги

90 - 280 VAC or 170 - 280 VAC

Максимальний вхідний струм змінного струму

40A

ВИХІД В РЕЖИМІ РОБОТИ ВІД БАТАРЕЇ (ЗМІННИЙ СТРУМ)

Номінальна вихідна напруга

220/230/240 VAC

Коефіцієнт корисної дії (постійний струм - змінний струм)

93%

АКУМУЛЯТОР ТА ЗАРЯДНИЙ ПРИСТРІЙ

Номінальна напруга постійного струму

48 VDC

Максимальний струм сонячної зарядки

120A

Максимальний зарядний струм змінного струму

120A

Максимальний зарядний струм

120A

ЗАГАЛЬНІ

ФІЗИЧНІ

Розмір, Д х Ш х В (мм)

140 x 295 x 468

Вага нетто (кг)

12

ІНТЕРФЕЙС

Паралельна функція

Так, 9 одиниць

Порт зв'язку

USB/RS232/RS485/Wifi/Dry-contact

НАВКОЛИШНЄ СЕРЕДОВИЩЕ

Вологість

0 ~ 90% RH (Без конденсації)

Робоча температура

-10 to 50ºC

Низький рівень саморозряду <3% на місяць

Тривалий термін служби до 6000 циклів

Комунікаційний порт RS485 CAN

Надбезпечний вбудований захист BMS

Нульове технічне обслуговування, відсутність щоденної діагностики та витрат на технічне обслуговування

Проста установка "підключи і використовуй"

Опис кнопок:

MENU: Вхід до головного меню.

ENTER: Вхід до підменю.

UP: Перехід на наступну сторінку.

ESC: Повернутися до попереднього меню

Значення дисплею:

«53.2V» Загальна напруга акумулятора

«100AH» Повна ємність акумулятора

«99%» SOC

«--OA» Струм

«--» Режим захисту акумулятора

Стан захисту акумулятора:

Перенапруга: OV

Низька напруга: LV

Перегрів: OT

Низька температура: LT

Перевантаження по струму: OC

Коротке замикання: SC

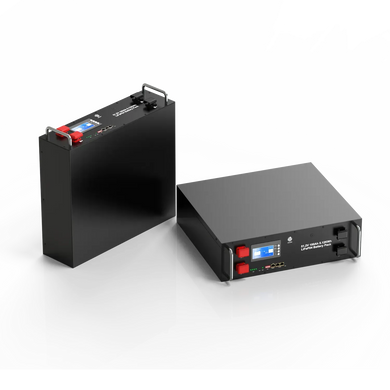

Продуктивність

Специфікація

51.2V 100Ah

Енергія акумулятора

5120Wh

Рекомендований струм заряду/розряду

20A

Максимальний струм заряду/розряду

100A

Робоча напруга

44~58.2Vdc (за замовчуванням, регулюється)

Загальна специфікація

BMS

16S 100A

Розмір (Д * Ш * В)

480 * 440 * 160 мм

Вага

Близько 45 кг

Установка

Встановлюється в стійку / шафу / підлогову підставку

Температура заряду

0°C ~ 50°C

Температура розряду

-15°C ~ 55°C IP

Ступінь захисту

IP20

Тип батареї

LiFePO4 (комірки класу А, від Catl)

Кількість циклів заряду/розряду

6000 @ 80% DOD, 25°C/0.5C

Можливість каскадування

До 16 одиниць (за замовчуванням), до 32 одиниць (модернізовано)

Порт зв'язку

RS485, CAN, функція Bluetooth

Дисплей

Індикатор стану SOC & ALM & RUN, РК-екран

Термінали

M8 (два набори клем)

Функція балансування

Пасивний баланс

Захист

Перезаряд/розряд, надмірний струм, надмірна/недостатня температура, коротке замикання

Аксесуари

Паралельний кабель живлення

Кабель 6 AWG 0,3 м * 2 шт

Паралельний кабель зв'язку

Кабель RJ45 0,5 м * 1 шт

Верхній з'єднувальний кабель для комп'ютера

Кабель RJ45 до USB 2 м * 1 шт

Гвинти

Гвинт M8 * 4 шт
