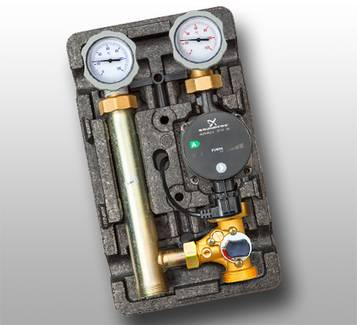

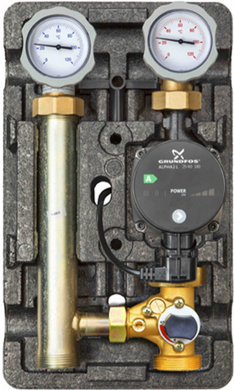

Насосна група MK 1″ Meibes ML66831.36 з насосом Grundfos UPM3 Hybrid 25-70 (ліве підключення) призначена для подачі та забезпечення циркуляції теплоносія, що надходить з нагрівача, на контур опалення, в якому передбачено додаткове регулювання температури подачі шляхом підмішування точним керуванням температури. Можливості проведення заміни лінії подачі та зворотної лінії не передбачено.

Як теплоносій може виступати вода або розчини гліколів (до 40%) з температурою до +110°C. Робочий тиск у системі не повинен перевищувати 6 бар. Підключення до контуру котла знаходиться знизу і має розмір 1 1/2″ із зовнішнім різьбленням. Підключення до контуру споживача розміщується зверху і має розмір 1″ з внутрішнім різьбленням.

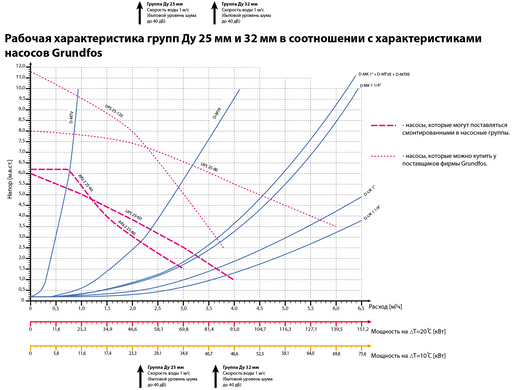

Максимальна потужність при T = 20 ° C становить 48 кВт, при T = 10 ° C - 24 кВт.

Насосна група MK 1″ Meibes ML66831.36 оснащена енергозберігаючим насосом Grundfos UPM3 Hybrid 25-70 . Це модель нового покоління, яка має менші габарити, ніж насос попередньої серії UPS, а також відрізняється зручним розташуванням роз'ємів живлення 220 В та управління (PWM).

Кнопки вибору та світлодіодної індикації розміщені на передній панелі. Роз'єми живлення знаходяться збоку з доступом по фронту (немає конфлікту з розміщенням ручок і термометрів кульових кранів, що відсікають), болт деблокування і болти кріплення електронної частини також на лицьовій панелі.

Grundfos UPM3 Hybrid pic

Насос Grundfos UPM3 Hybrid 25-70 має номінальний тиск 7 м водного стовпа. Робочий тиск від 0,5 до 3 бар. Потужність насоса становить від 4 до 52 Вт.

Клас захисту IP 44 означає, що насос можна використовувати всередині вологих приміщень типу санвузла: він захищений від попадання випадкових бризок і крапель води та від проникнення твердих предметів.

Комплектація насосної групи Meibes ME L 66831.36

• триходовий змішувач із ступінчастим байпасом;
• циркуляційний насос Grundfos UPM3 Hybrid 25-70;
• 3-ходовий кульовий кран зворотної лінії із встановленим зворотним клапаном та з рукояткою;
• 3-ходовий кульовий кран у лінії подачі, з рукояткою;
• два термометри зі шкалою температур від 0°С до +120°С;
• кульовий кран насосу;
• стабілізатор жорсткості конструкції групи;
• комплект кріплень на стіну (2 шайби, 2 болти та 2 дюбелі);
• необхідна арматура та ущільнення;
• труба зворотної лінії;

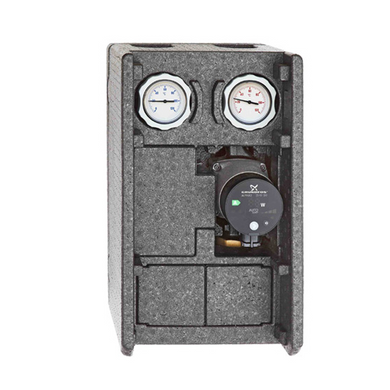

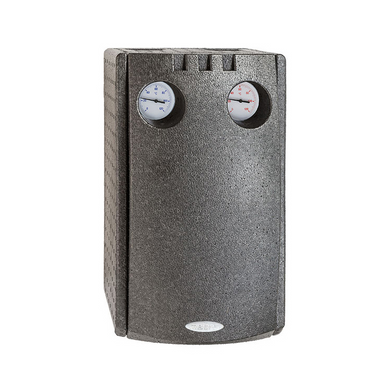

• вдосконалена блокова EPP термоізоляція;
• технічний паспорт виробу з інструкцією з монтажу.
