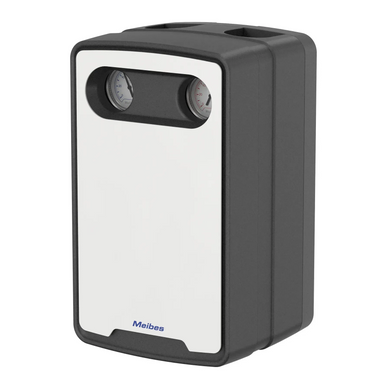

Насосна група Meibes для теплопостачання MeiFlow Top S UC-CS з вбудованим сепаратором шламу

Область застосування Meibes MeiFlow Top S UC-CS

Нерегульований (прямий) контур опалення, теплоносій в якому подається безпосередньо з температурою джерела тепла, і на виході з якого необхідно сепарувати шлам з теплоносія (наприклад, в контурі використовуються сталеві радіатори та/або стояки зі сталевих труб).
Використовується для підключення контуру радіаторного опалення, вентиляції, завантаження бака ГВП через спіраль непрямого нагріву.

Опис будови групи UC-CS

1. підключення подаючої лінії споживача ВР 1'“ (Ду 25) або ВР 1 1/4”' (Ду 32);
2. підключення зворотної лінії споживача ВР 1'“ (Ду 25) або ВР 1 1/4”' (Ду 32);
3. підключення до подаючої лінії джерела НГ НР 1 1/2''.
4. підключення до зворотної лінії джерела НГ НР 1 1/2''.
5. відсічний кульовий кран з занурювальним термометром у знімній ручці, штуцером для занурювальної гільзи (М10) і накидною гайкою 8.
6. відсічний кульовий кран з занурювальним термометром у знімній ручці і накидною гайкою 10.
7. Відсічний кульовий кран з накидною гайкою 8.
8. Накидна гайка для підключення насоса 1 1/2'“ (Ду 25) або 2”' (Ду 32).
9. Прокладки для монтажу насоса.
10. Накидна гайка на зворотній лінії 1 1/2''.
11. зворотний клапан (всередині кульового крана).
12. нікельований сталевий патрубок зворотної лінії;
13. сепаратор шламу з магнітом Flamco Clean Smart 3/4''.
14. комплект кріплення насосної групи до стіни (якщо вона не встановлюється на колектор);
15. кріпильна консоль для монтажу насосної групи на стіні (тримає вагу арматурної групи).
16. отвір для виведення проводів від електрообладнання. Компоненти виготовлені з
17. EPP-теплоізоляція з лазерною структурою. Температурний дисплей [°C]
