WILO є провідним світовим виробником насосного обладнання для побутового застосування, а також для комунальної сфери, будівель, споруд, промисловості та водного господарства.
WILO - лідер у галузі цифрових інновацій, який встановлює нові стандарти та пропонує клієнтам високоефективні та енергозберігаючі рішення, у тому числі і на індивідуальній основі. Відмінною рисою устаткування, що випускається, є висока якість виготовлення за німецькими стандартами, що гарантується спеціальною системою контролю, впровадженою на всіх підприємствах промислової групи. Виробничі комплекси Wilo сертифіковані за міжнародними стандартами якості ISO 9001, 14001 та VDA 6.1.

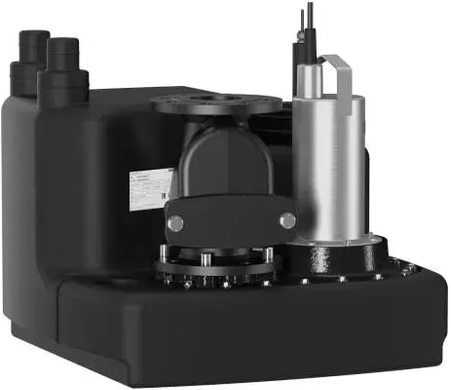

Напірна установка відводу стічної води Wilo DrainLift M 1/8 (3~400 V, 50 Hz) (2528651)
DRAINLIFT M1/8 (3~) – насосні установки, що складаються з резервуару для збору стоків, 1-2 насосних агрегатів, пристрої керування. Допустимий режим експлуатації установки цієї моделі – S3. Установка придатна для роботи повністю зануреному вигляді. Гідравлічні вузли насосів виготовлені з чавуну та полімерного матеріалу.
- Установка з одним насосом;
- Максимальний тиск 8 м;
- Трифазне виконання, 380 В;
- Без зворотного клапана.
Призначення та застосування
Насосні установки такої моделі розроблені для відкачування та збору стічних вод з вмістом фекалій при неможливості їх відведення самопливом. Присутність жиру, нафтопродуктів, великих жорстких включень не допускається. За наявності таких домішок перед насосною установкою потрібен монтаж очисників.
Комплект поставки
Готова до приєднання напірна установка для відведення стічних вод, включаючи:
- Прилад керування з енергонезалежною аварійною сигналізацією та штекером
- 1 ущільнення для припливного трубопроводу DN 100
- 1 кільцева ножівка для приточного отвору DN 100
- 1 ущільнення валу для під'єднання ручного мембранного насоса або підключення до трубопроводу, що підводить Ø 50 мм
- 1 манжета для підключення для вентиляції DN 70
- 1 фланцевий перехідник DN 80/100 з плоским ущільненням, гнучкою шланговою вставкою та кріпильним матеріалом для під'єднання напірного трубопроводу DN 100
- 1 зворотний клапан DN 80 (лише M1/8RV та M2/8)
- Шумопоглинаючі смужки для безшумної установки
- Акумулятор 9 В
- Кріпильний матеріал
- Інструкція з монтажу та експлуатації
Технічні характеристики
Експлуатаційні параметри
| Рідина, що перекачується: | Вода 100 % |
| Температура рідини, що перекачується: | 20 °C |
| Макс. витрата: | 35 м³/ч |
| Макс. натиск: | 8,50 мвс |
| Натиск при Q=0: | 8,50 m |
Матеріали
| Корпус насоса: | EN-GJL-250 |
| Робоче колесо: | PUR |
| Корпус електродвигуна: | 1.4301 |
| Вал насоса: | 1.4404 [AISI316L] |
| Ковзне торцеве ущільнення: | SiC/SiC |
| Матеріал резервуару: | PE |
Агрегат
| Загальний обсяг: | 62 l |
| Макс. рівень включення: | 24 l |
| Припливний трубопровід: | DN 40/DN 100/DN 150 |
| Напірний патрубок: | DN 80 |
| Видалення повітря: | DN 70 |
| Режим роботи на насос: | S3-15%, 80 sec |
| Мін. рівень Увімк.: | 180 mm |

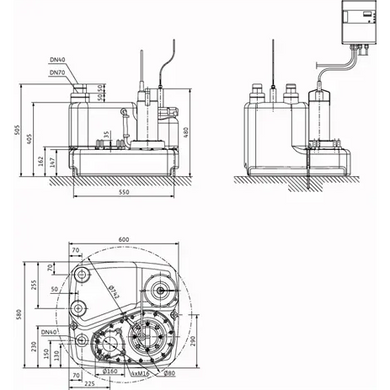

| Габаритні розміри: | 600 x 505 x 580 мм |
| Діагональні розміри: | 742 mm |
| Вага, прим.: | 40 kg |
Електродвигун
| Підключення до мережі: | 3~400V/50 Hz |
| Потужність P1: | 1,3 kW |
| Номінальна частота обертання: | 2900 1/min |
| Номінальний струм: | 2,5 A |
| Клас ізоляції: | F |
| Ступінь захисту: | IP 68 |
| Тип пуску: | Прямий пуск |
| Макс. частота включень: | 45 |
| Захист електродвигуна: | WSK |
| Допустимий перепад напруги: | ±10 % |
Кабель
| Довжина сполучного кабелю: | 1,5 m |
| Тип з'єднання кабелю: | Від'єднується |
| Тип штекера: | CEE |
Допустима сфера застосування
| Температура навколишнього середовища, макс. | 40 °C |
| мін. температура рідини, що перекачується: | 3 °C |
| Макс. температура рідини, що перекачується: | 40 °C |
| Макс. температура рідини, що перекачується, короткочасно до 3 хв: | 60 °C |
| Максимальний робочий тиск: | 1,5 bar |
| Макс. допустимий тиск у напірному трубопроводі: | 0,15 MPa |
