Zenner WPD
Промисловий лічильник

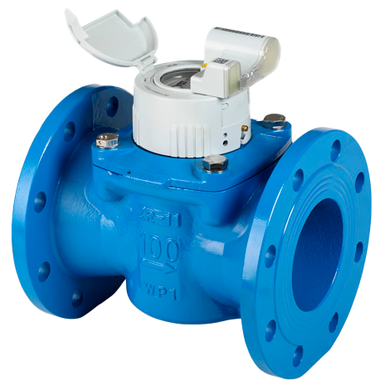

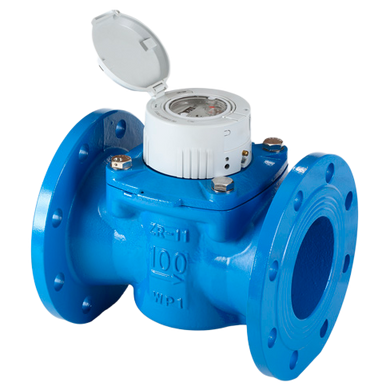

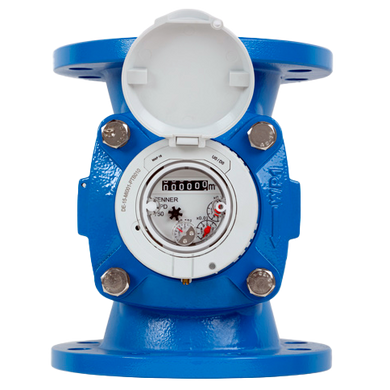

Об'ємний лічильник води ZENNER WPD Ду 50 R160 спеціально сконструйований для вимірювання високих витрат із переважно постійним профілем витрати.
Завдяки надійній конструкції WPD може охоплювати широкий діапазон вимірювань і забезпечувати точні результати вимірювань протягом тривалого періоду. Отже, він охоплює майже всі вимірювальні завдання у постачанні та розподілі питної води.
Корпус WPD Ду 50 R160 оптимізований для потоку. Вимірювальна вставка була заново сконструйована як змінна метрологічна одиниця, згідно з європейським стандартом MID. У поєднанні з сучасною опорою робочого колеса можна домогтися гарної лінійності та довготривалої стабільності кривої похибки. Міцний мідно-скляний регістр не є дифузійним і захищений від конденсації. Він також надійно працює в найважчих умовах (наприклад, в затоплених кар'єрах або шахтах).
- WPD (DN 50 - 150), WPHD (DN 200 - 300)
- Змінний метрологічний блок (відповідно до європейського MID)
- Підготовлений до дистанційного зчитування показань
- Для вимірювання великих витрат
- Для горизонтального або вертикального монтажу
- Для холодної води до 50 °C
Особливості:
- Водонепроникний (IP68) герметичний мідно-скляний рахунковий механізм
- Низький пусковий потік, високий захист від перевантаження
- Широкий діапазон вимірювання, невеликі втрати тиску
- Гідравлічне розвантаження підшипників для довготривалої стабільності вимірювань
- Довготривала стабільність вимірювань
- Вхідний отвір, що зменшує завихрення
- Не потрібні прямі вхідні або вихідні ділянки (U0/D0) згідно OIML R49 та DIN EN14154
- Матеріали і покриття схвалені відповідно до KTW / W 270
- Лічильний механізм сухохода з великим цифровим роликами полегшує процес зчитування
- Для міських служб, комунального водопостачання та промисловості
Опції AMR
(автоматизоване зчитування показань лічильників)
- Можливість дооснащення двома герконовими датчиками
- Можливість дооснащення стаціонарною системою GSM
- Серійно оснащений комунікаційним інтерфейсом для:
- Імпульсний вихід
- Провідний M-Bus
- Радіо через Wireless M-Bus відповідно до стандарту OMS (Відкрита Система Вимірювання)
- Радіо через LPWAN (LoRaWAN™, SIGFOX)
Технічні характеристики:
|
Номінальний діаметр |
Ду |
мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Номінальна об'ємна витрата |
Q3 |
м³/год |
40 |
40 |
63 |
100 |
100 |
250 |
400 |
630 |
1000 |
|
Досяжний діапазон вимірювання |
Q3/Q1 |
R |
200H/50V |
200H/80V |
315H/125V |
315H/200V |
315H/200V |
315H/200V |
160H/125V |
160H/125V |
160H/125V |
|
Стандартний діапазон вимірювання (1) |
Q3/Q1 |
R |
160H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
100H/63V |
|
Максимальна об'ємна витрата |
Q4 |
м³/год |
31,25 |
50 |
78,75 |
125 |
125 |
312,5 |
500 |
787 |
1250 |
|
Мінімальна об'ємна витрата (2) |
Q1 |
м³/год |
0,25/0,5 |
0,4/0,64 |
0,63/1,0 |
1,0/1,59 |
1,0/1,60 |
2,5/3,97 |
4,0/6,35 |
6,3/10,0 |
10,0/15,87 |
|
Перехідна об'ємна витрата (2) |
Q2 |
м³/год |
0,4/0,8 |
0,64/1,02 |
1,01/1,61 |
1,6/2,54 |
1,6/2,55 |
4,0/6,35 |
6,4/10,16 |
10,08/16,0 |
16,0/25,4 |
|
Втрата тиску при Q3 |
∇p |
bar |
0,10 |
0,16 |
0,10 |
0,16 |
0,16 |
0,10 |
0,10 |
0,10 |
0,10 |
|
Поріг чутливості |
л/год |
65 |
65 |
110 |
150 |
150 |
350 |
2000 |
2000 |
2000 |
|
|
Діапазон показників |
min |
л |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
5 |
5 |
5 |
5 |
|
max |
м³ |
999.999 |
999.999 |
999.999 |
999.999 |
999.999 |
999.999x10 |
999.999x10 |
999.999x10 |
999.999x10 |
|
|
Температурний діапазон |
°C |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
0,1-50 |
|
|
Робочий тиск, макс. |
MAP |
бар |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
Вага імпульсу |
л/імп. |
100/1000 |
100/1000 |
100/1000 |
100/1000 |
100/1000 |
1000/10.000 |
1000/10.000 |
1000/10.000 |
1000/10.000 |
|
|
Чутливість профілю потоку |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
U0/D0 |
||
|
Кліматичні умови (3) |
°C |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
5-55 |
|
|
Номінальний діаметр |
Ду |
мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
дюйм |
2 |
2½ |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
||
|
Висота |
H1 |
мм |
135 |
135 |
143 |
152 |
152 |
183 |
215 |
267 |
250 |
|
Висота |
H2 |
мм |
75 |
85 |
95 |
105 |
115 |
135 |
160 |
193 |
220 |
|
Загальна висота прибл. (4) |
H1+H2 |
мм |
210 |
220 |
238 |
257 |
267 |
318 |
375 |
460 |
470 |
|
Висота установки вимірювального блоку |
H3 |
мм |
230 |
230 |
256 |
266 |
266 |
373 |
460 |
460 |
470 |
|
Будівельна довжина |
L |
мм |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
Діаметр фланця |
D |
мм |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405/395* |
460/445* |
|
Діаметр кола під болти |
D1 |
мм |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355/350* |
410/400* |
|
Кількість болтів |
шт |
4 |
4 |
8/4* |
8 |
8 |
8 |
12/8* |
12 |
12 |
|
|
Розмір болта |
М16 |
М16 |
М16 |
М16 |
М20 |
М20 |
М20 |
М24/М20* |
М24/М20* |
||
|
Діаметр отвору під болт |
мм |
19 |
19 |
19 |
19 |
23 |
23 |
23 |
28/23 |
28/23 |
|
|
Вага |
кг |
9,1 |
11,8 |
13,4 |
16,9 |
20,1 |
31,5 |
49 |
68 |
105 |
