HMI WING

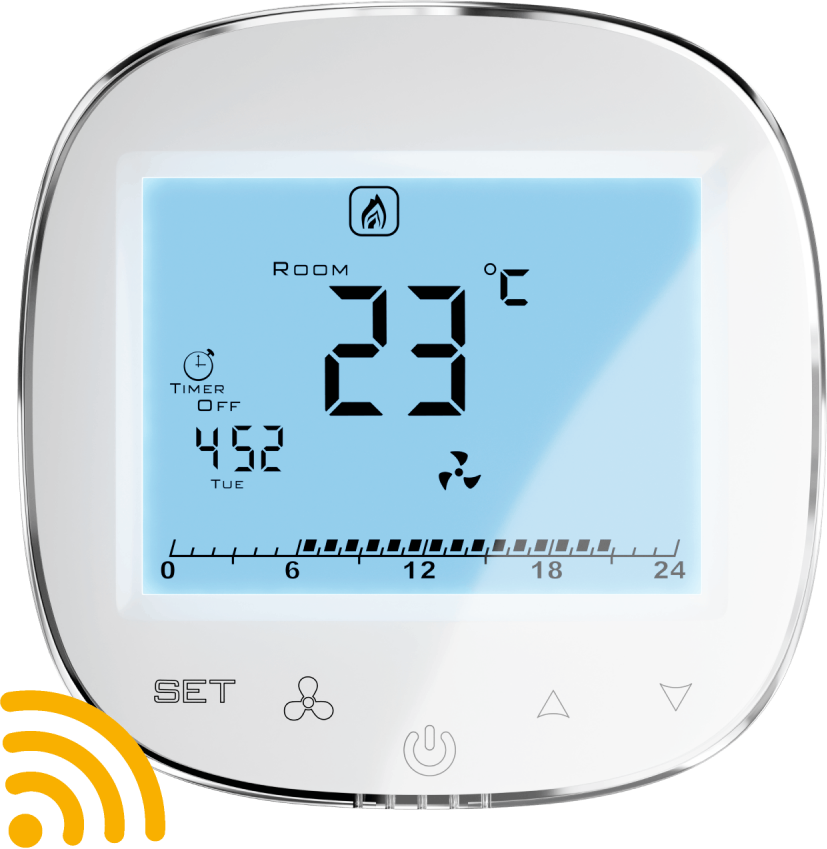

Настінний контролер HMI Wing EC (Wi-Fi) використовується для управління повітряно-тепловими завісами WING будь-якого типу.
За допомогою Wi-Fi модуля ви можете керувати цим пристроєм дистанційно за допомогою вашого смартфона!
Контролер має інтерфейс за протоколом зв'язку Modbus RTU, який легко інтегрується з системами автоматизації будівель (BMS). Контролер HMI Wing EC (Wi-Fi) простий та інтуїтивно зрозумілий в управлінні, за рахунок зручної та багато в чому практичної клавіатури з сенсорним дисплеєм та підсвічуванням. Ця модель виготовлена із високоякісних електронних компонентів.
Є можливість управління трьома швидкостями вентиляторів з двигунами ЄС, а також регулювати потужність двоступінчастого нагрівача.
Завдяки функції таймера та вбудованому термостату з датчиком температури, контролер дозволяє програмувати режими роботи завіси на тиждень (робочі дні / вихідні дні, два періоди, що гріють на добу).
|
Встановлення зовнішнього датчика відкриття дверей дозволяє вибрати один із трьох режимів роботи:
► Двері (за замовчуванням): Робота завіси з нагрівачем, для підтримки необхідної температури або без нагрівача. Подача повітря активізується тільки за відчинених дверей; ► Приміщення: Робота завіси з нагрівачем для підтримки необхідної температури або без нагрівача (цей режим активується вручну). Робота завіси здійснюється незалежно від датчика відкриття дверей; ► Двері + приміщення: Робота завіси з нагрівачем, для підтримки необхідної температури або без нагрівача (Робота завіси активізується залежно від стану датчика дверей.) |
|
Контролер HMI Wing EC (Wi-Fi) оптимізує роботу повітряно-теплових завіс Wing, забезпечуючи безперервне та надійне функціонування, а якісно підібраний функціонал також забезпечить економне споживання електроенергії.
Кабель ПВС 2х1 або ВВП 2х1 для живлення панелі (Завіса L1, N - Пульт L, N), керуючий екранований кабель 4х0,5 (Завіса 2, 3, Ai, G - Пульт H1, H2, Ao, GND )
|
Дистанційне керування та моніторинг |
за допомогою Wi-Fi модуля; |
|
Тип |
регулятор із сенсорною панеллю управління; |
|
Вимірювання температури |
-10 °C...+99 °C; NTC10K; |
|
Функції календаря |
тижневий календар (5+1+1); |
|
З'єднання із BMS |
протокол Modbus RTU, магістраль RS485; |
|
Швидкість передачі |
до 38 400 кбіт/с; |
|
Виходи |
1 аналоговий вихід 0-10В (8 біт, Imax = 20 мА); 2 релейних виходу (250 В змінного струму, AC1 500 ВА для 230 В змінного струму); |
|
Входи |
1 цифровий вхід типу "сухий контакт", Imax = 20 мА; |
|
Джерело живлення |
230 В AC змінного струму; |
|
Потужність |
1.5 В * А; |
|
Дисплей |
графічний РК-дисплей із підсвічуванням (білі написи, синій фон); |
|
Матеріал виготовлення |
ABS полімер + оргскло; |
|
Розміри (Ш × В × Г) |
89 мм × 130 мм × 16 мм; |
|
Монтаж |
у стандартній Ø 60 мм монтажній коробці на монтажному кронштейні; |
|
Вага |
190 г (з монтажним кронштейном); |
|
Умови експлуатації |
температура: 0-60 ° С; відносна вологість: 10-90%, без конденсації |
