Комплект високотемпературного контуру для підключення GP1190 - При використанні групи разом з комплектом KA1191 можна проводити регулювання витрати теплоносія, що надходить у низькотемпературний контур не з боку колектора, а на самому КА 1191. Крім цього, група в комплектації з KA1191 має можливість підключення ще однієї колекторної групи , і таким чином можливе підключення до одного загального блоку систем із високо- та низькотемпературними контурами.

Теплоносій з високою температурою від котла надходить на насос групи GP 1190 через комплект KA 1191, а температура теплоносія, що надходить в низькотемпературний контур, контролюється термостатичним клапаном з термоголовкою, встановлених на зворотній лінії високотемпературного контуру.

За допомогою балансувального клапана, розташованого на первинному контурі, налаштовується максимальна витрата гарячого теплоносія, що надходить у систему опалення підлоги.

Термостатичний клапан підтримує необхідну температуру теплоносія у вторинному контурі. Зміна температури теплоносія на вторинному контурі визначається термостатичною головкою за допомогою капілярного датчика, встановленого у гільзі. Регулювання витрати теплоносія, що надходить із високотемпературного контуру, здійснюється шляхом змішування витрат до досягнення заданої температури.

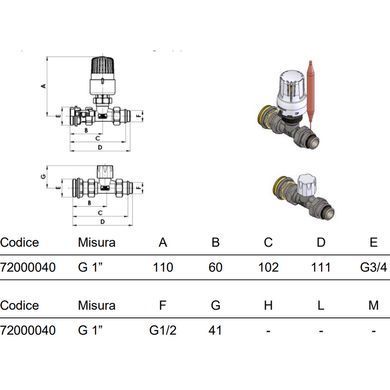

Технічні характеристики комплекту KA 1191

• Максимальна температура первинного контуру: 80°C;
• Діапазон регулювання температури у вторинному контурі: 20 ° C – 65 ° C;
• Максимальний статичний тиск 10 бар;
• Максимальний диференційний тиск 1 бар;
• Гільза для встановлення термометрів: підключення 1/2” з Ø 65 мм;
• Підключення колекторів вторинного контуру: G1” НР фітинги із ущільненнями.

1) Регулювальний клапан
Клапан оснащений різьбовим з'єднанням зі штоком. На це місце можна встановити термостатичну головку з
фіксованим значенням температури або електротермічну головку 0–10 В.
2) Термостатична головка з капілярним датчиком 20 ℃ = 65 ℃.
3) Запірний балансувальний вентиль низькотемпературного контуру.
Цей вентиль налаштовується тільки на початку введення в експлуатацію групи для регулювання втрат тиску теплоносія на
виході з вторинного контуру. Клапан повинен бути повністю закритий, якщо існує необхідність повністю відключити
вторинний низькотемпературний контур від первинного для проведення технічного обслуговування. Як правило, цей клапан
повинен бути завжди повністю відкритий.
4) З'єднувальні фітинги з ущільненнями CR 498 з G 1/2".
5) Розбірне з'єднання з ущільненням CR 498 з G 1/2" та зворотним клапаном.
Усередині з'єднання встановлено зворотний клапан, який перешкоджає проникненню теплоносія з первинного контуру в
змішувальну групу, коли вимкнено насос і закрито термоголовку.
6) Ущільнення фітинга G 1 ".
