Колектори серії CD

Розподільчі колектори Luxor виготовляються з тягнутого латунного прутка CW617N зі спеціальним профілем, який піддається термічній обробці для зняття напруги. Колектори виготовляються і збираються всередині компанії за допомогою автоматизованих верстатів і проходять 100 % тестування в комплекті з аксесуарами, що гарантує їхню абсолютну герметичність. Різьба основних з'єднань відповідає стандарту ISO228. Вторинні контури підключаються через фітинги в зборі, затягуються кільцевими ущільненнями та приклеюються до колектора, щоб не відкручуватися в разі демонтажу компресійного фітинга. Усі фітинги та аксесуари Luxor для колекторів мають м'яке кільцеве ущільнення і не потребують проміжного ущільнювального елемента. Рекомендується затягувати фітинги з максимальним моментом затягування 60 Нм.

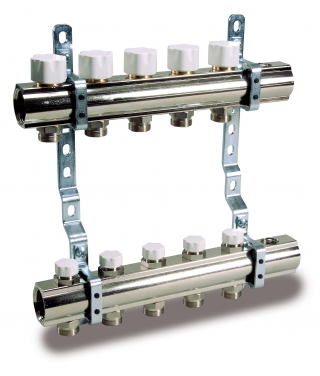

Розподільчий колектор складається з:

• 1 зворотний колектор із вбудованими вентилями та захисними ковпачками. Вентилі передбачають можливість автоматичного регулювання за допомогою термоелектричної головки
• 1 колектор подачі з вбудованими регулювальними клапанами для подвійного регулювання
• 2 металевих кронштейни
• З'єднання G3/4 євроконус
• Код нікельованого оздоблення 15522709N
• Фітинги для мідних труб TR91/A
• Фітинги для пластикових труб TP98
• Фітинги для багатошарових труб TP99

Технічні дані

• Максимальний робочий тиск: 10 бар
• Максимальна робоча температура: 120 °C
• Максимальний диференційний тиск: 1 бар
• Робочі рідини: вода відповідно до UNI 8065:2019
• Технічні дані з термоелектричними головками
• Температура рідини: 0 °C ÷ 100 °C
• Робоча температура в приміщенні: 0 °C ÷ 60 °C
• Максимальна відносна вологість (без конденсації): 80%
• Технічні дані з регуляторами / витратомірами
• Максимальний робочий тиск: 6 бар
• Максимальна робоча температура: 70 °C
• Максимальний диференційний тиск: 1 бар
• Діапазон регулювання витратоміра: 0 ÷ 5 л/хв
• Точність регулювання витратоміра: ± 10%

Матеріали

Колектори

• Колектор: CW 617 N - DW UNI-EN 12165:2016
• Корпус: CW 617 N - DW UNI-EN 12165:2016
• Прокладки: EPDM, затверділий перекисом

Витратоміри

• Витратомір: Термостійкий пластиковий матеріал
• Корпус витратоміра: CW 614 N - DW UNI-EN 12164:2016
• Пружина: Нержавіюча сталь
• Прокладки: EPDM, затверділий перекисом

Термостатичний гвинт

• Гвинт: CW 614 N - DW UNI-EN 12164:2016
• Стрижень: нержавіюча сталь
• Прокладки: EPDM з пероксидним затвердінням
• Набивна прокладка: Тефлон
• Ручка: RAL9016 білий ABS

Запірний щит

• Замкове скло: CW 614 N - DW UNI-EN 12164:2016
• Прокладки: EPDM, затверділий перекисом
• Ручка: RAL9016 білий ABS
• Плоска прокладка: Fasit
