Комплект для підключення сонячного акумулятора до котла серії 264-265

Функція

Комплекти для підключення сонячного накопичувача до котла автоматично регулюють та оптимізують теплову енергію, що міститься в сонячному водонагрівачі, забезпечуючи розподіл гарячої води для побутових потреб по всій системі з оптимальною температурою, що контролюється.

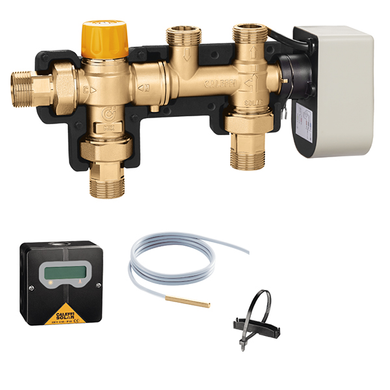

Комплекти поставляються в комплекті з термостатичним клапаном змішувачем із захистом від опіків, перемикаючим клапаном з електроприводом і термостатом з датчиком температури для зберігання сонячної води.
Вони гарантують, що користувачі завжди отримують гарячу воду заданої температури і включають котел, якщо температура води, що надходить із сонячного накопичувача, падає нижче заданого значення.
Комплекти доступні у двох версіях для використання з модуляційними або немодулюючими котлами.
Ці компактні комплекти призначені для швидкого та простого встановлення як у нових, так і в існуючих системах. Вони поставляються в комплекті із попередньо сформованим захисним кожухом.

Технічні характеристики

Матеріали

Змішувальний клапан

• Корпус: сплав EN 12165 CW602N, стійкий до знецинкування, хромований
• Обтюратор: PSU
• Пружини: нержавіюча сталь
• Ущільнення: ЕПДМ
• Ручка управління: АБС

Перемикаючий клапан

• Корпус: латунь EN 12165 CW617N, хромована
• Куля: латунь EN 12164 CW614N, хромована
• Кульове ущільнення: PTFE з кільцем ущільнювача з EPDM
• Ущільнення штока управління: два ущільнювальні кільця з EPDM
• Кільця ущільнювачів: безазбестове волокно

Актуатор

• Захисна оболонка: самозагасаючий полікарбонат
• Колір: сірий RAL 9002.

Захисне покриття:

• Матеріал: ПВХ
• Товщина: 7 мм
• Щільність: 1,29 кг/дм3
• Діапазон робочих температур: -5-110 ° C
• Реакція на вогонь (EN 13501-1): клас B2

З'єднання:

• вхід та вихід: 3/4” AG зі з'єднанням
• підключення казана (серія 265): 3/4” НР

Продуктивність

Перемикаючий клапан

• Макс. робочий тиск: 10 бар
• Макс. диференційний тиск: 10 бар
• Діапазон робочих температур: -5-110 ° C

Змішувальний клапан

• Макс. робочий тиск: 10 бар (статичний); 5 бар (динамічний)
• Діапазон регулювання температури: 35–55°C
• Заводська установка: 43°C
• Точність: ±2°C
• Макс. температура на вході: 100°C
• Макс. відношення тиску на вході (H/C або C/H): 2:1
• Мінімальна різниця температур між гарячою водою на вході та змішаною водою на виході для забезпечення захисту від опіків: 10°C
• Мін. швидкість потоку для стабільної роботи: 4 л/хв

Актуатор

• Триконтактний тип
• Електроживлення: 230 В (змінного струму)
• Потужність: 8 ВА
• Номінал контакту допоміжного мікроперемикача: 0,8 А (230 В)
• Клас захисту: IP 44 (шток управління у вертикальному положенні)
• IP 40 (шток керування в горизонтальному положенні)
• Час роботи: 10 с
• Діапазон температури довкілля: 0–55°C
• Динамічний момент, що крутить: 6 Н·м
• Довжина кабелю живлення: 1 м

Термостат

• Електроживлення: 230 В (змінного струму)
• Потужність: 10 (2+8) ВА
• Регульований діапазон температури: 35–50°C
• Заводська установка: 45°C
• Клас захисту коробки: IP 65

Датчик температури

• Робочий діапазон: -25-110 ° C
• Постійна часу: 1 хв.
• Відгук: 100 ком при 25°C
• Двожильний кабель із зондом Ø 4,5 мм L = 2 м
• Максимальна відстань:
  • 10 м із кабелем 2 x 0,25 мм2
  • 100 м із кабелем 2 x 0,5 мм2
