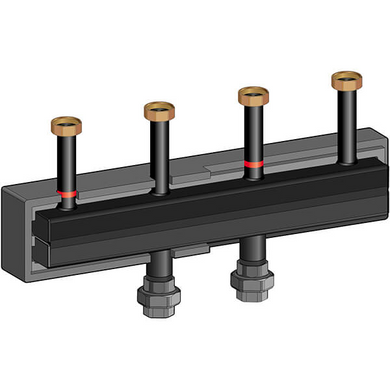

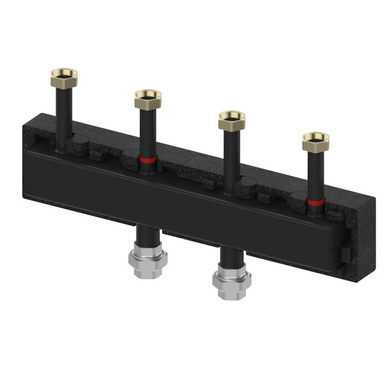

Колектор

Розподільні колектори із чорної сталі призначені для розподілу теплоносія за опалювальними контурами. Розподільні гребінки поставляються для підключення двох або трьох контурів з міжосьовою відстанню 200 мм. Застосовуються у комбінації з насосними групами V-UK та V-MK DN 25/32. Розподільники та кронштейни підняти над стрілкою.

Підключення контурів 1 1/2" НГ із плоским ущільненням (у комплекті).
Підключення до джерела 1 1/2" американська ВР.
Поставляються в блочній EPS-теплоізоляції.
Заглушка 1/2" в колекторі, що подає і зворотному.

Область застосування

Котельні установки в яких теплоносій необхідно роздавати на 2-3 споживачі тепла з різними параметрами (витрата теплоносія, гідравлічний опір, температурний графік).

Умови експлуатації:

1) Опалювальна система має бути закритою (без відкритого доступу атмосферного повітря до теплоносія);
2) Максимальна витрата теплоносія через тракт колектора середньої потужності не повинна перевищувати величину 4,5 м3/год;

Таблиця перерахунку максимальної потужності колектора при різних ΔT

3) Максимальний робочий тиск – 6 бар;
4) Максимальна температура – ​​110 ° С.
5) Матеріал колектора – чорна сталь, прогрунтована як усередині так і зовні.

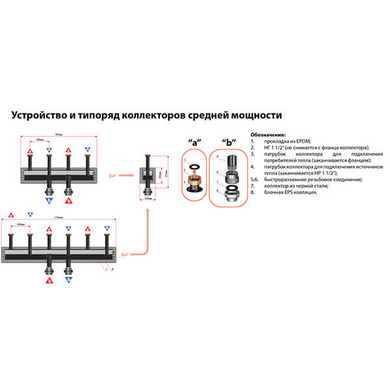

Пристрій та типоряд колекторів середньої потужності

Позначення:

1 - прокладка з EPDM;
2 - НГ 1 1/2" (не знімається з фланця колектора);
3 - патрубок колектора для підключення споживачів тепла (закінчується фланцем);
4 - патрубок колектора для підключення джерел тепла (закінчується НР 1 1/2");
5+6 - швидкороз'ємне різьбове з'єднання;
7 - колектор із чорної сталі;
8 - блокова EPP телпоізоляція.
