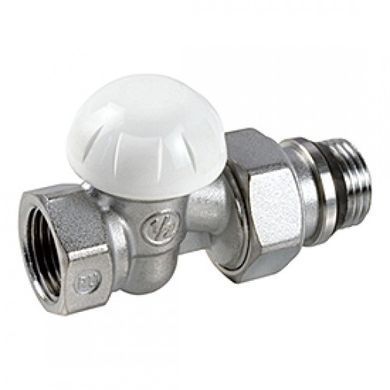

Опис Прямий відсічний клапан Giacomini R15TG

Прямий відсічний радіаторний клапан Giacomini R15TG призначений для ручної настройки розрахункового значення витрати теплоносія протікаючого через радіатор опалення. Клапан може використовуватися для підключення до радіаторів опалення різних типів, для двотрубних або однотрубних систем, а також додатково для перекриття потоку теплоносія.

Технічні характеристики

• Робочий тиск: 1.6 МПа
• Максимальна температура теплоносія: +110 °С
• Допустима температура повітря: 0 ... + 50 °С
• Допустима відносна вологість повітря: 85%
• Допустима концентрація гліколю: 50%
• Нормативний термін служби: 30 років

Матеріали

• Корпус, накидна гайка, відвід: латунь UNI EN 12165CW617N
• Захисний ковпачок: ABS (Акрил-бутадієн-стирол), латунь UNI EN 12165CW617N
• Ущільнювачі: ЕР (етилен-пропілен)

Гідравлічні характеристики

Діаграми втрат тиску (ΔP) клапанів

Габаритні розміри

Вказівки по монтажу

Застосування запірно-регулюючої арматури в однотрубних системах передбачає обов'язкове використання байпаса - замикаючої ділянки між подаючим і зворотним трубопроводами. Діаметр байпаса повинен бути на один типорозмір менше, ніж діаметри підвідних ділянок. Ручний клапан повинен бути встановлений на трубопроводі, що підводить теплоносій до опалювального приладу таким чином, щоб на нього не передавалися поздовжні і поперечні зусилля і моменти від трубопроводу. Клапан може монтуватися в будь-якому монтажному положенні. Регулювання проводиться шляхом повороту ручки клапана за годинниковою стрілкою для зменшення потоку (зниження теплової потужності) і проти годинникової стрілки для збільшення потоку (збільшення теплової потужності).
