DrainLift MINI5
Компактна каналізайційна станція
Компактний підйомний пристрій з контактом аварійного сигналу для дренажу окремих приміщень з відведенням стічних вод із туалету, душу, від посудомийної і пральної машини, а також конденсату із конденсаційних котлів нижче рівня зворотного потоку.
(Можливість підключити: пральні машини, посудомийні машини, мийки, душові, ванни, умивальники, пом'якшення води та конденсат)
Wilo-DrainLift MINI5 — це зручний підйомний пристрій, який надійно відводить побутові стічні води.
Завдяки сучасному й естетичному дизайну, а також компактним розмірам він є ідеальним рішенням за умов неможливого дренажу через природній перепад висот.
Напірний патрубок, який можна вільно вибрати (горизонтальний або вертикальний DN 32/40), кілька вхідних патрубків DN 40/50, а також можливість бокового або центрального підключення унітаза дозволяють індивідуальне прилаштовування підйомного пристрою.
Не потрібна затратна додаткова система трубопроводів для тиску на виході, завдяки чому установка виявляється надзвичайно зручною, зокрема у разі модернізації й реконструкції.
→ ЕКОНОМІЯ ЧАСУ НА КОЖНОМУ ЕТАПІ
Широкий асортимент насосних установок для будь-якої ситуації. Це спрощує їх вибір, зменшує кількість помилкових покупок і економить ваш дорогоцінний час.
→ ШВИДКИЙ ТА ЗРУЧНИЙ МОНТАЖ
Наші насосні установки мають різні варіанти під’єднання для швидкого та простого монтажу у ванних кімнатах, пральнях або підвальних приміщеннях нижче рівня зворотного потоку.
→ ІННОВАЦІЙНА КОНСТРУКЦІЯ
Інноваційна конструкція Wilo-DrainLift MINI забезпечує легкий і, що найважливше, гігієнічний доступ до насоса та контролера рівня
Конструкція
Компактний і готовий до під’єднання підйомний пристрій з насосом із занурювальним двигуном.
Контроль рівня здійснюється за допомогою давача рівня. Система розповітрення вбудована у проміжне дно й оснащена активовано-вугільним фільтром.
Підйомний пристрій додатково оснащений звуковою сигналізацією та безпотенційним контактом аварійного сигналу (макс. комутаційна здатність: 42 В=, 500 мА, тип контакту: нормально замкнений контакт (NC)). За підвищеного рівня води в резервуарі звукова сигналізація видає звуковий сигнал тривоги. Через безпотенційний контакт можна, крім того, під'єднати зовнішню аварійну сигналізацію.
Кришка резервуара герметично замикає установку.
|
|

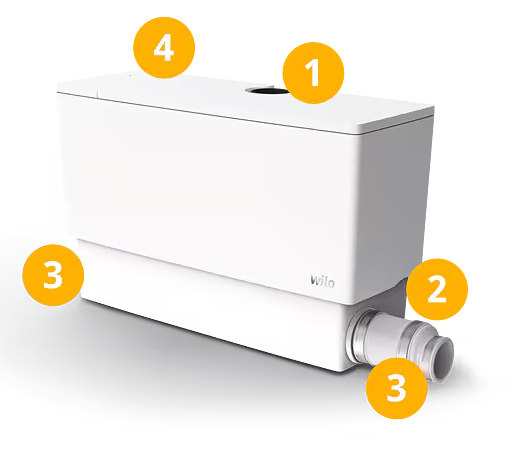

1 Вертикальний напірний патрубок DN 32/40 2 Горизонтальний напірний патрубок DN 32/40 3 Горизонтальний вхідний отвір DN 40/50 4 Додатковий вертикальний вхідний отвір DN 40 |
|
|

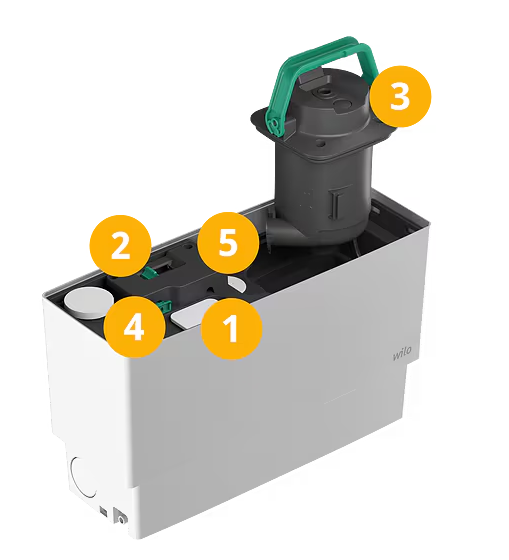

1 Вбудована система розповітрення з фільтром з активованого вугілля 2 Перемикач для відсмоктування до мінімального рівня і регульований ступінь перемикання 3 Насос з ручкою для простого демонтажу Корпус насоса з переробленого норилу 4 Пневмоблок підготовки повітря 5 Безпотенційний контакт для зовнішнього аварійного повідомлення |
Технічні характеристики
Гідравлічні дані |
||
|
Максимальний робочий тиск PN |
1 бар |
|
|
Мінімальна температура середовища Tmin |
3 °C |
|
|
Максимальна температура середовища Tmax |
50 °C |
|
|
Мінімальна температура навколишнього середовища Tmin |
3 °C |
|
|
Макс. температура навколишнього середовища Tmax |
50 °C |
|
|
Max. температура рідини, на короткі проміжки часу до 5 хв. T |
75 °C |
|
|
Рівень звукового тиску |
63,2 дБ |
|
|
Макс. об'єм перемикання V |
2 л |
|
|
Подрібнювач |
ні |
|
|
Дані двигуна |
||
|
Під’єднання до мережі |
1~230 V, 50 Hz |
|
|
Номінальний струм IN |
3,5 A |
|
|
Клас захисту |
IP68 |
|
|
Фаза |
1 |
|
|
Номінальне число обертів n |
2800 1/min |
|
|
Кількість полюсів |
2 |
|
|
Тип увімкнення |
Безпосередній режим онлайн (DOL) |
|
|
Максимальна частота увімкнень t |
20 1/h |
|
|
Споживана потужність P1 (Q = макс.) вибраного робочого колеса × кількість насосів P1 |
750 Вт |
|
|
Режим роботи (в незануреному стані) |
S3-15% |
|
|
Клас ізоляції |
F |
|
|
Матеріали |
|
|
Корпус насоса |
PP-GF20 |
|
Робоче колесо |
PP-GF20 |
|
Вал |
Нержавіюча сталь |
|
Матеріал двигуна |
PPO/PA GF30 |
