Гуппа безпеки – це важливий елемент системи опалення.
Функції групи безпеки:
- Запобігає перевищенню максимально допустимого тиску в системі.
- Забезпечує випуск повітря, що накопичується у верхніх точках системи.
- Дозволяє контролювати тиск у системі опалення.
Монтаж:
- Встановіть групу безпеки вертикально, щоб забезпечити правильну роботу повітровідвідника.
- Використовуйте відповідні фітинги та ущільнювачі для герметичного з'єднання.

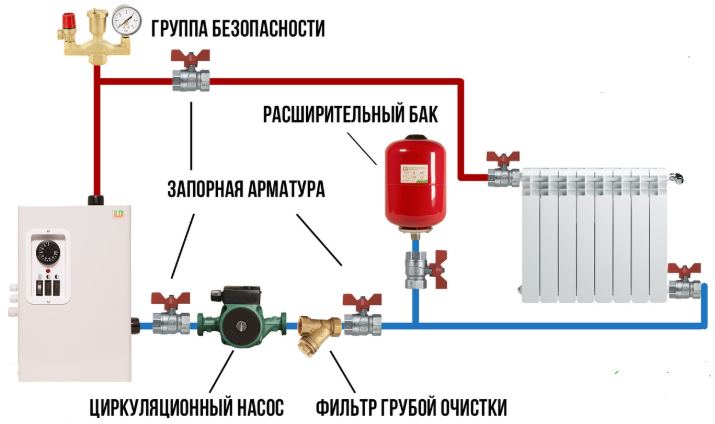

Приклад монтажу:
Між котлом і групою безпеки не повинно бути додаткової запірної арматури.

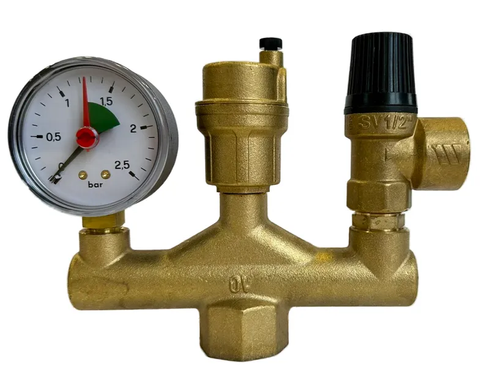

Група поставляється окремими комплектуючими і призначена для підлогових котлів. До набору входить корпус, який виготовлено з латуні. На цей корпус монтуються: підривний клапан, повітровідвідник, і манометр.
Для пакування різьбових з'єднань групи рекомендується використовувати ФУМ стрічку або сантехнічну нитку.
У разі виходу з ладу однієї з комплектуючих групи, її можна замінити.
Комплектуючі:
• Повітровідвідник автоматичний вертикальний ROBOCAL Ø3/8" CALEFFI 502630 (Італія)
• Клапан запобіжний 1/2"х3/4"ВВ 2 бара WATTS SV (Німеччина)
• Корпус групи безпеки котла (тризуб) Rp 1" х 1/2" х 3/8" х 3/8" Oventrop (Німеччина)
• Манометр Ø63 0-2,5 бар 3/8" Watts радіальний (нижній вихід) (Німеччина)

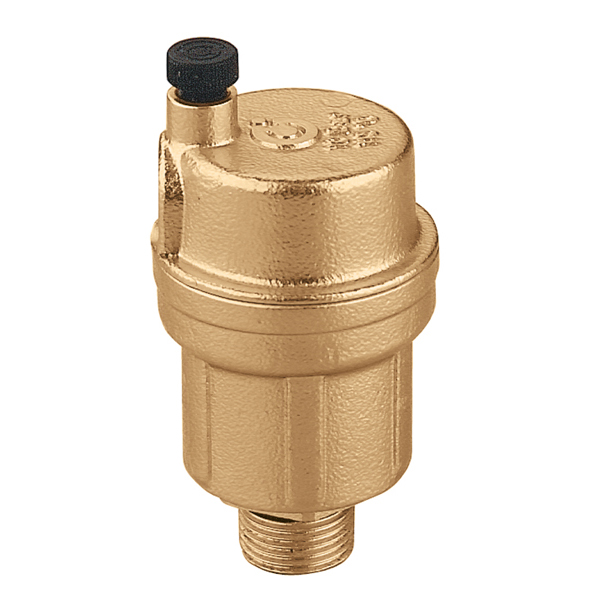

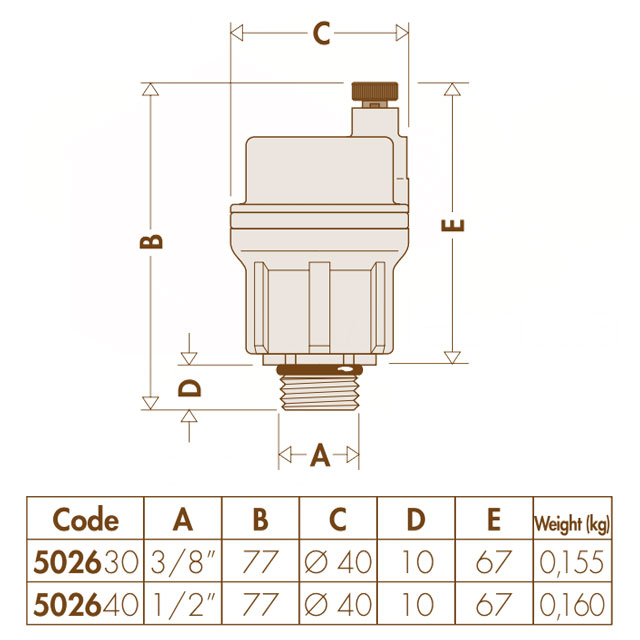

Характеристики повітровідвідника:
Автоматичні відвідники повітря служать для видалення залишків повітря, що знаходяться всередині систем опалення та охолодження, без необхідності ручного втручання. Таким чином запобігають небажаним явищам, таким як шум, знос пристроїв, присутніх в контурах, і знижена продуктивність опалювальних приладів.
|
|
|
Макс. робочий тиск: 10 бар
Макс. тиск нагнітання: 6 бар
Макс. робоча температура: 115 °C
Матеріали:
| Корпус та кришка | латунь EN 12165 CW617N |
| Поплавок | ПП |
| Затвор | силіконова гума |
| Пружина | нержавіюча сталь EN 10270-3/1.4310 NS (AISI 302) |
| Ущільнення | ЕПДМ |
| Ущільнення відсікового крана | PTFE |
Характеристики запобіжного клапану:
Запобіжний клапан безпеки — це аварійний клапан, що спрацьовує в разі аварійного зростання тиску в системі опалення понад вказаного значення тиску (бар). У разі виникнення аварійної ситуації відбувається скидання зайвої рідини теплоносія із системи опалення в дренаж. Клапан забезпечує безперешкодне відведення дренажу.
- Корпус з латуні CW617N.
- Розмір різьби (в дюймах) - 1/2x3/4
- Пластмасовий ковпачок для ручного скидання.
- Рн - 2 бар
- Робоча температура від -10 ° до +110 ° C.
- Можливе використання з антифризом (гліколь) до 50%

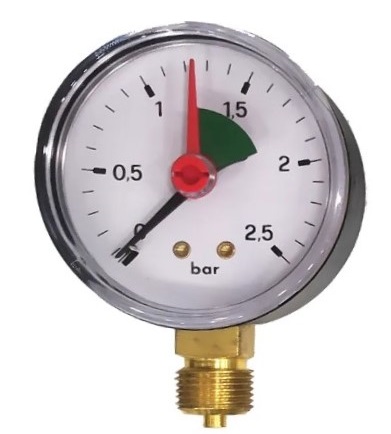

Характеристики манометру:
|
| Манометри призначені для вимірювання тиску в газоподібних і рідких, не сильно в'язких і не кристалізується вимірюваних середовищах, неагресивних по відношенню до мідних сплавів в системах опалення, водопостачання та охолодження. Манометри оснащені червоною вказівною стрілкою. |
| Діаметр корпусу | Ø63 мм |
| Ступінь захисту | IP31 |
| Різьба | 3/8 |
| Діапазон вимірювання тиску | 0-2.5 бар |
