Мембранний розширювальний бак Reflex Refix DE 10 призначені для роботи в системах водопостачання, які не підлягають обов'язковому сертифікуванню згідно з DIN 1988-100-2011. Наприклад, у підвищильних установках, пожежогасних системах, мережах водяного підлогового опалення. Завдяки тому, що гідроакумулятори даної лінійки випускаються об'ємом від 2 літрів до 5000, спектр застосування досить широкий - від індивідуального будівництва до великих промислових будівель.

Всі баки Рефлекс виконуються з високоякісної листової сталі, пофарбовані в синій колір, всі внутрішні поверхні, що контактують із водою, мають антикорозійне покриття. У баках цієї серії відсутня запірна, зливна, проточна арматура.

Бутилкаучукова мембрана відповідає DIN 4807 T3, в баках номінальним об'ємом вище 60 літрів замінюється мембрана. Попередній тиск у ємностях становить 4 бари. Максимальний робочий тиск для всіх об'ємів – 16 бар. Місткості відповідають Директиві ЄС 97/23/EG для обладнання, що працює під тиском.

У баках номінальним об'ємом понад 1000 літрів передбачено манометр. Підключення до баків залежить від номінального обсягу виробу. У баках ємністю від 2 до 1000 літрів приєднання різьбове, варіюється від 3/4"G до 1 1/2"G. У баках номінальним об'ємом понад 1000 літрів підключення фланцеве DN 65/PN 16.

для систем, що не підлягають сертифікації DIN 1988, напр., для систем пожежогасіння, підвищувальних установок водопостачання
не мають проточної, запірної та зливної арматури
мембрана згідно з DIN 4807 T3
у баках об'ємом 60 л і більше замінюється мембрана
поверхні, що контактують з водою, захищені від корозії
допущені до застосування відповідно до соотв. вказівкам для пристроїв під тиском 97/23/EG
баки D 1000 мм і більше оснащені манометром
колір блакитний
попередній тиск 4,0 бара

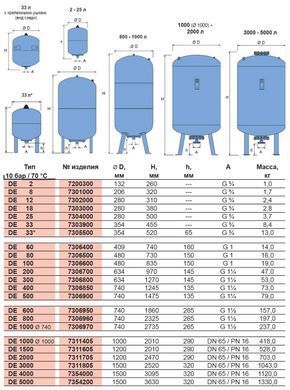

Reflex Refix DE 1000, гідроакумулятор, Синій, 16/4 бар
Refix DE
Гідроакумулятор для систем водопостачання, які не підпадають під дію DIN 1988. Наприклад, для систем пожежогасіння та виробничого водопостачання, опалення та геотермальних систем. Резервуари виготовлені згідно з DIN EN 13831. Допуск согл. Директиві 2014/68/ЄС щодо обладнання, що працює під тиском.
Цілісна мембрана согл. DIN EN 13831 / можливість зміни починаючи з 50 л
для експлуатації з додаванням антифризу мін. 25% - макс. 50%
деталі, що контактують з водою, захищені від корозії.
довговічне покриття на базі епоксидної смоли
33 л з кріпильними накладками, починаючи з 50 л з ніжками
folgende Typen inkl. Manometr:
→ 10/16 bar: ab Ø 1.000 mm
→ 25 bar: ab Ø 450 mm
Манометр та первинний напірний клапан захищені металевою скобою.
Примітка.
Згідно SWKI HE301-01 та SVTI ліцензія не потрібна для (PSV * VN ≤ 3000 бар * літр). Тип: DE 1000
Колір синій
Номінальний обсяг: 1000 l
Макс. корисний об'єм: 800 l
Макс. припуст. температура системи: 70 °C
Макс. припуст. робоча температура: 70 °C
Макс. припуст. робочий тиск: 16 bar
Заводське налаштування тиску газу: 4 bar
Приєднання: DN65/PN16
Діаметр: 1000 мм
Макс. висота: 2001 мм
Висота. Підключення води: 286 mm
Висота при нахилі: 2057 мм
Вага: 530,00 kg
