Особливості моделі

• Для сталевих труб згідно з EN 10220
• Розміри фланця відповідають EN 1092-2, отвори згідно з EN 1092-2
  • PN 10 - стандарт;
  • PN 16 при від DN 200 до DN 300 вказати при замовленні. Інші стандарти за запитом
• Еластичність цього з'єднання дає змогу значною мірою запобігти виникненню напружень у трубопроводах і знизити ризик розриву труби та пошкодження деталей трубопровідної арматури.

Інструкція з монтажу

Одягти на трубу фланець із манжетою та упорне кільце, змістити фланець у зборі до контрфланця, водночас упорне кільце з ущільненням повинне виступати за кінець труби прибл. на 10 мм, виконати з'єднання шляхом багаторазового затягування болтів хрест-навхрест. Перевагою цього фланця є також можливість компенсації проміжку між трубами в разі якщо вони, наприклад, косо зрізані. З'єднавши цей фланець з відповідним фланцем, цей зазор буде закрито.

Матеріал | Технічні особливості

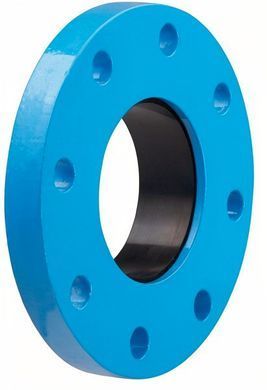

• Фланець з високоміцного чавуну, з епоксидним покриттям
• Фіксувальне кільце із загартованої сталі
• Гумова манжета з еластомеру
• Упорне кільце з високоміцного чавуну, з епоксидним покриттям
• Ущільнення з еластомеру
